超聲探測器：Eta450 Ultra
Eta450 Ultra 無膜光學麥克風是 XARION 最靈敏的設備。它專為非接觸式超聲材料測試而設計。頻率帶寬從 50 kHz 擴展到 2 MHz，使傳感器非常適合寬帶激光超聲激發。這種小型和非接觸式測試裝置特別適用于復合材料、焊點和粘合接頭的表征。
Eta450 Ultra技術參數：
|
傳感器類型 |
無膜，光學 |
|
頻率范圍 |
50 kHz – 2 MHz |
|
動態范圍 |
100 dB |
|
自噪聲 |
5 μPa (BW: 1 Hz, measured @ 500 kHz) |
|
自噪聲，全帶寬 |
10 mPa |
|
最大限度的聲壓HD <3% |
40 Pa |
|
最大限度的聲壓級THD <3% |
126 dB rel. 20 μPa |
|
損傷閾值 |
>194 dB rel. 20 μPa |
|
靈敏度 |
100 mV/Pa @ 1 kHz (0 dB gain, 50 Ω) |
|
極性模式 |
全方位 |
|
聲場優化 |
自由場和壓力場 |
|
校準 |
可用于標準校準器的適配器 |
|
最大輸出電壓 |
±15 V (高阻抗), ±7.5 V (50 Ω) |
|
輸出阻抗 |
50 Ω |
|
輸出連接器 |
BNC |
|
傳感頭尺寸 |
直徑: 5 mm; 長度: 35 mm |
|
傳感頭重量 |
10 g |
|
光纜長度 |
5 m (其他應要求提供) |
|
信號調理單元尺寸 |
220 mm x 330 mm; 高度: 95 mm |
|
信號調理單元重量 |
8 kg |
|
電源供應 |
230/120 V ±5%; 50/60 Hz |
|
能量消耗 |
< 50 W |
|
儲存溫度 |
-20 °C to 80 °C (0 °F to 175 °F) |
|
工作溫度：傳感頭 |
-20 °C to100 °C (0 °F to 210 °F) |
|
工作溫度：信號調理單元 |
0 °C to 50 °C (30 °F to 120 °F) |
|
環境濕度 |
非冷凝 |
Eta450 Ultra主要特點：
無膜光學麥克風
頻率范圍 50 kHz–2 MHz
自噪聲：5 μPa（帶寬：1 Hz，在 500 kHz 下測量）
最大限度THD < 3% 的聲壓：40 Pa
動態范圍：30-130 dB SPL @ 50 kHz-2 MHz

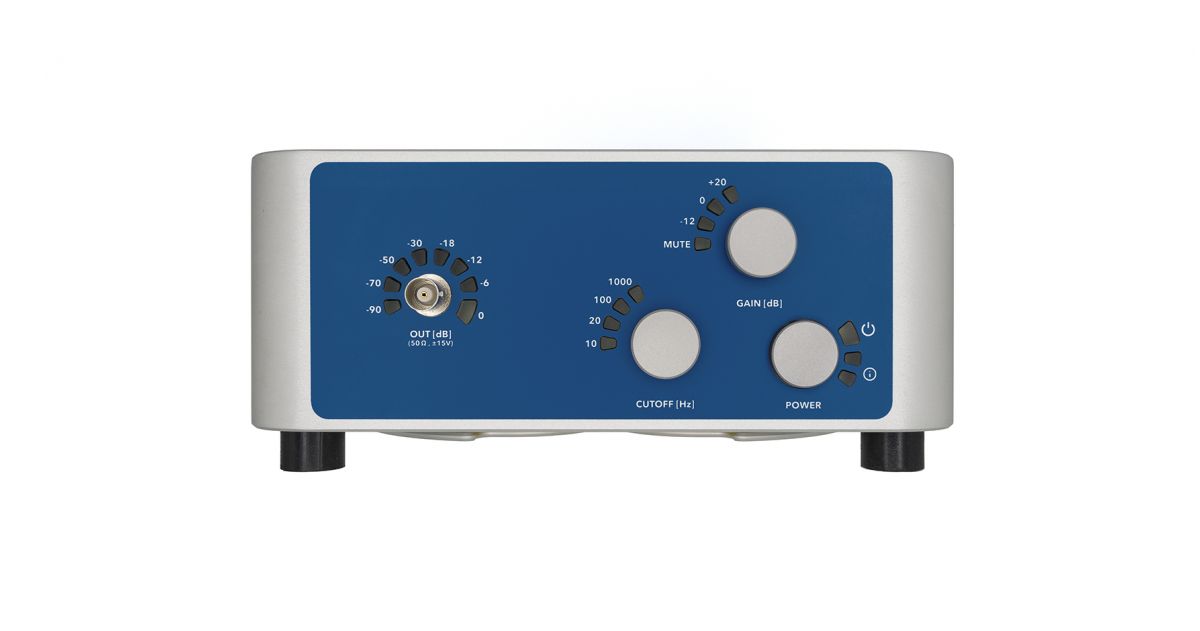

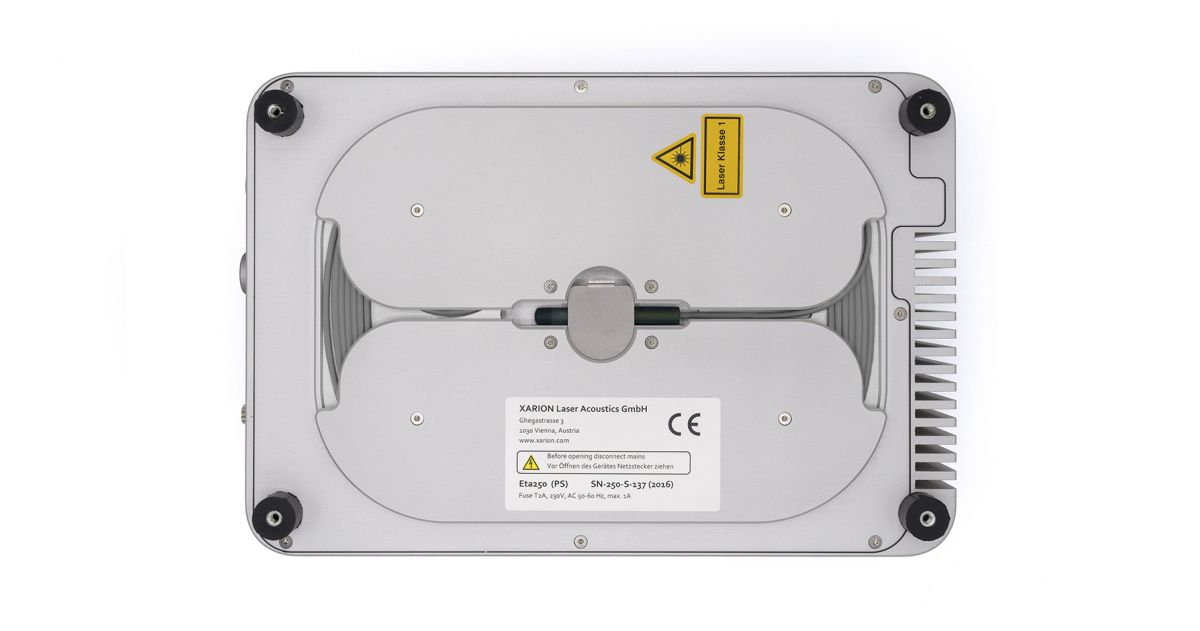

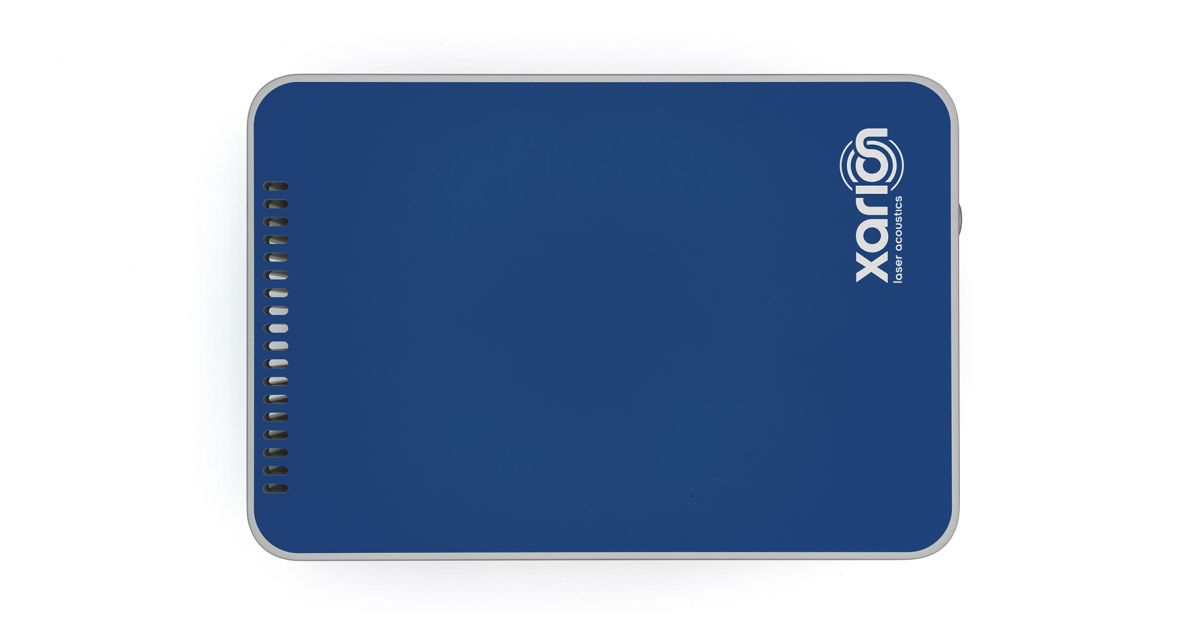

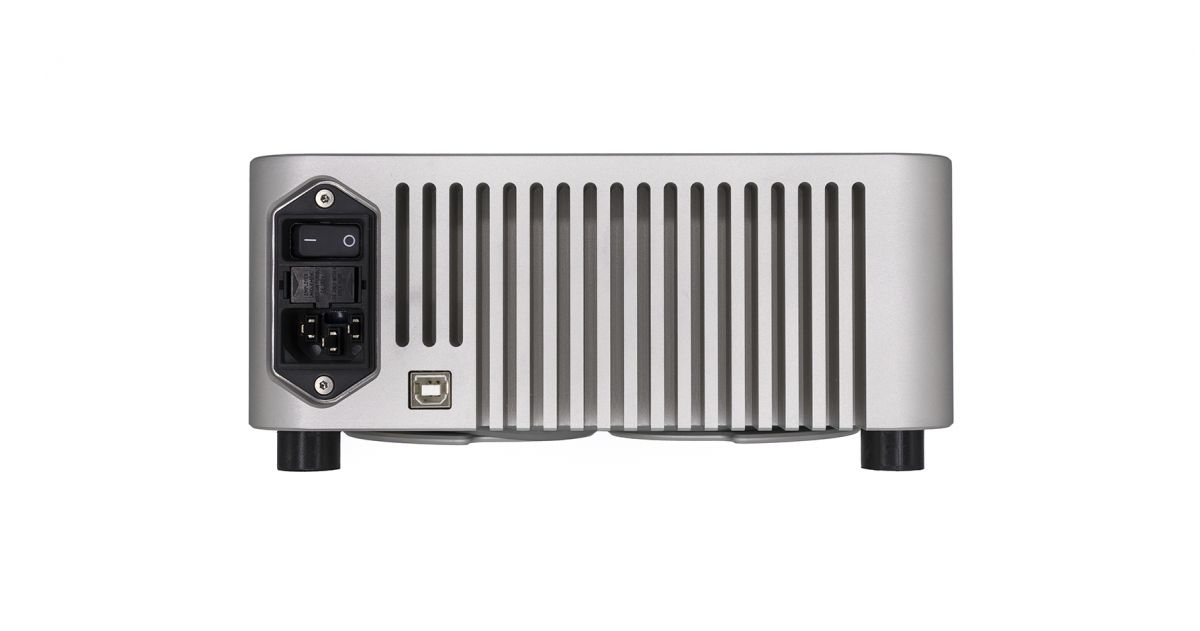

相關圖片：
應用：
非破壞性測試
關于奧地利XARION公司
XARION激光聲學有限公司成立于2012年，總部設在奧地利維也納，是一家年輕的高科技公司，開發和銷售新穎的基于激光的聲波傳感器。該傳感器未采用任何機械運動部件，其優點包括線性頻率響應以及在空氣（1兆赫茲）和液體（25兆赫茲）中的寬超聲頻率檢測帶寬。產品的主要市場涵蓋聲學測量，工業過程控制，無損材料測試和醫學成像。
