工業固體激光器Nanio系列
Nanio 系列二極管泵浦固態激光器旨在完美滿足當今對工業激光加工系統的要求。 密封腔體、模塊化設計、可插拔線纜和工業級連接器使這款激光器成為具有卓越性能和可靠性的堅固工具。除了客戶需求之外，可靠性是Nanio 系列開發過程中的主要驅動力。我們的潔凈室生產和使用最高質量的組件可確保始終如一的質量和最長的激光器壽命。
Nanio 355技術參數：
|
型號 |
355-8-V-60 |
355-6-V-80 |
355-3-V-150 |
355-3-V |
355-1-V-400 |
|
激光介質 |
Nd:YVO4 |
||||
|
波長 |
355 nm |
||||
|
功率 |
8 W @ 60 kHz |
6 W @ 80 kHz |
3 W @150 kHz |
3 W @ 40 kHz |
1 W @400 kHz |
|
重復頻率 |
Single Shot to 300 kHz |
Single Shot to 500 kHz |
|||
|
脈寬 |
< 25 ns @ 60 kHz |
< 35 ns @ 80 kHz |
< 35 ns @ 150 kHz |
< 35 ns @ 40 kHz |
< 60 ns @ 400 kHz |
|
脈沖能量 |
133 μJ @ 60 kHz |
75 μJ @ 80 kHz |
20 μJ @ 150 kHz |
75 μJ @ 40 kHz |
2.5 μJ @ 400 kHz |
|
峰值功率 |
> 5.3 kW @ 60 kHz |
> 2.1 kW @ 80 kHz |
> 0.57 kW @ 150 kHz |
> 2.1 kW @ 40 kHz |
> 0.04 kW @ 400 kHz |
|
能量穩定性（P-P） |
< 2 % @ 60 kHz |
< 2 % @ 80 kHz |
< 2 % @ 150 kHz |
< 2 % @ 40 kHz |
< 4 % @ 400 kHz |
|
功率穩定性(rms, 8h) |
< 2 % |
||||
|
空間模式 |
M2 < 1.4, TEM00 |
M2 < 1.3, TEM00 |
M2 < 1.4, TEM00 |
||
|
腰斑直徑 |
0.24 mm |
0.24 mm |
0.24 mm |
0.35 mm |
0.16 mm |
|
束腰位置（從激光出口） |
-333 mm |
-280 mm |
|||
|
腰斑直徑 |
0.24 mm |
0.24 mm |
0.24 mm |
0.35 mm |
0.16 mm |
|
發散角，全角 |
2.6 mrad |
2.4 mrad |
2.4 mrad |
1.8 mrad |
3.9 mrad |
|
光斑直徑（激光出口處） |
0.9 mm |
0.85 mm |
0.85 mm |
0.66 mm |
1.2 mm |
|
偏振 |
垂直, > 100:1 |
||||
|
光斑圓度 |
> 90 % |
> 85 % |
|||
|
啟動時間 |
< 15 min |
||||
|
光斑直徑（激光出口處） |
0.9 mm |
0.85 mm |
0.85 mm |
0.66 mm |
1.2 mm |
|
運行電壓 |
115-230 VAC ± 10 %, 50-60 Hz |
||||
|
功耗 |
< 500 W |
||||
|
冷卻方式 |
Water-to-Water or Water-to-Air |
||||
|
室溫 |
15-40 °C (59-104 °F),非冷凝 |
||||
|
接口 |
RS232, USB, TTL 模擬調Q開關控制 |
||||
|

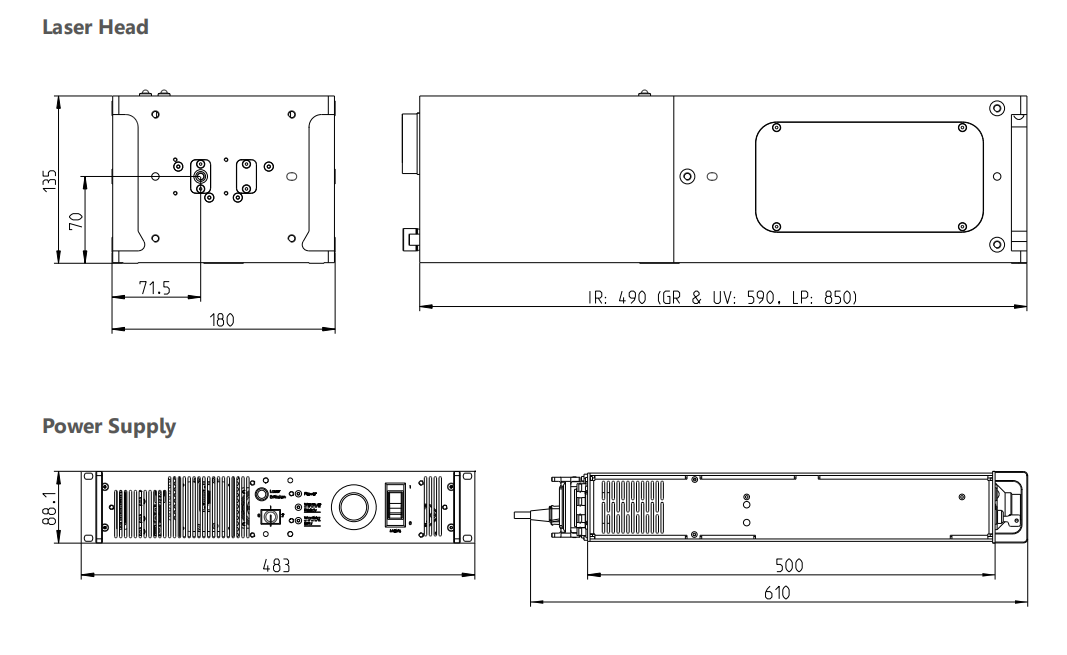

激光頭尺寸 (L x W x H) |
590 x 180 x 135 mm |
490 x 180 x 135 mm |
|||
|
電源尺寸(L x W x H) |
500 x 447 x 88.1 mm ,19" system, 2 RU high |
||||
|
激光頭重量 |
19 kg |
17 kg |
|||
|
電源重量 |
12 kg |
||||
Nanio 532 技術參數：
|
型號 |
532-20-V |
532-20-V-100 |
532-10-V |
532-10-V-20 |
532-10-V-SP |
532-18-Y |
|
激光介質 |
Nd:YVO4 |
Nd:YAG |
||||
|
波長 |
532 nm |
|||||
|
功率 |
20 W @40 kHz |
20 W@100kHz |
10 W @40 kHz |
10 W @20 kHz |
10 W @40 kHz |
18 W @10 kHz |
|
重復頻率 |
Single Shot to 500 kHz |
Single Shot to 300 kHz |
Single Shot to 100 kHz |
|||
|
脈寬 |
< 20 ns @ 40 kHz |
< 40 ns @ 100 kHz |
< 30 ns @ 40 kHz |
< 10 ns @ 20 kHz |
< 20 ns @ 40 kHz |
< 40 ns @ 10 kHz |
|
脈沖能量 |
500 μJ @ 40 kHz |
200 μJ @ 100 kHz |
250 μJ @ 40 kHz |
500 μJ @ 20 kHz |
250 μJ @ 40 kHz |
1800 μJ @ 10 kHz |
|
峰值功率 |
> 25 kW @ 40 kHz |
> 5 kW @ 100 kHz |
> 8.3 kW @ 40 kHz |
> 50 kW @ 20 kHz |
> 12.5 kW @ 40 kHz |
> 45 kW @ 10 kHz |
|
能量穩定性（P-P） |
< 1 % @ 40 kHz |
< 1 % @ 100 kHz |
< 1 % @ 40 kHz |
< 1 % @ 20 kHz |
< 1 % @ 40 kHz |
< 1.5 % @ 10 kHz |
|
功率穩定性(rms, 8h) |
< 2 % |
|||||
|
空間模式 |
M2< 1.3, |
M2< 1.4, |
M2< 1.2, |
M2< 1.2, |
M2< 1.2, |
M2< 1.3, |
|
腰斑直徑 |
0.4 mm |
0.4 mm |
0.5 mm |
0.3 mm |
0.2 mm |
0.5 mm |
|
束腰位置（從激光出口） |
-324 mm |
-292 mm |
-324 mm |
-324 mm |
-320 mm |
-324 mm |
|
發散角，全角 |
2.2 mrad |
2.3 mrad |
1.6 mrad |
2.7 mrad |
4.4 mrad |
1.7 mrad |
|
光斑直徑（激光出口處） |
0.8 mm |
0.8 mm |
0.7 mm |
0.9 mm |
1.4 mm |
0.8 mm |
|
偏振 |
水平, > 100:1 |
|||||
|
光斑圓度 |
> 90 % |
> 85 % |
> 90 % |
> 90 % |
> 90 % |
> 85 % |
|
啟動時間 |
< 15 min |
|||||
|
運行電壓 |
115-230 VAC ± 10 %, 50-60 Hz |
|||||
|
功耗 |
< 500 W |
|||||
|
冷卻方式 |
Water-to-Water or Water-to-Air |
|||||
|
室溫 |
15-40 °C (59-104 °F), 非冷凝 |
|||||
|
接口 |
RS232, USB, TTL 模擬調Q開關控制 |
|||||
|
激光頭尺寸 (L x W x H) |
590 x 180 x 135 mm |
490 x 180 x 135 mm |
590 x 180 x 135 mm |
|||
|
電源尺寸(L x W x H) |
500 x 447 x 88.1 mm, 19" system, 2 RU high |
|||||
|
激光頭重量 |
19 kg |
17 kg |
19 kg |
|||
|
電源重量 |
12 kg |
|||||
Nanio 1064 技術參數：
|
型號 |
1064-25-V |
1064-20-V-20 |
1064-16-V |
1064-16-V-LP |
1064-20-Y |
1064-12-Y-LP |
|
激光介質 |
Nd:YVO4 |
Nd:YAG |
||||
|
波長 |
1064 nm |
|||||
|
功率 |
23 W @ 50 kHz |
20 W @ 20 kHz |
14 W @ 50 kHz |
15 W @ 50 kHz |
18 W @ 10 kHz |
12 W @ 10 kHz |
|
重復頻率 |
Single Shot to 300 kHz |
Single Shot to 60 kHz |
Single Shot to 300 kHz |
Single Shot to 150 kHz |
Single Shot to 50 kHz |
1 to 20 kHz |
|
脈寬 |
< 40 ns @ 50 kHz |
< 10 ns @ 20 kHz |
< 45 ns @ 50 kHz |
< 100 ns@50 kHz |
< 40 ns @ 10 kHz |
< 100 ns |
|
脈沖能量 |
460 μJ @ 50 kHz |
1000 μJ @ 20 kHz |
280 μJ @ 50 kHz |
300 μJ @ 50 kHz |
1800 μJ @10 kHz |
1.2 mJ @ 10 kHz |
|
峰值功率 |
>11.5kW@50kHz |
> 100 kW@20kHz |
> 6.2 kW@50kHz |
> 3 kW @ 50 kHz |
> 45 kW@10 kHz |
> 12 kW@10 kHz |
|
能量穩定性（P-P） |
< 0.5 % @ 50 kHz |
< 1 % @ 20 kHz |
< 0.5 % @ 50 kHz |
< 1 % @ 50 kHz |
< 1 % @ 10 kHz |
< 1.5 % @ 10 kHz |
|
功率穩定性(rms, 8h) |
< 1 % |
< 2 % |
||||
|
空間模式 |
M2 < 1.2, TEM00 |
|||||
|
腰斑直徑 |
0.7 mm |
0.6 mm |
0.7 mm |
1.2 mm |
0.6 mm |
0.6 mm |
|
束腰位置（從激光出口） |
-49 mm |
-89 mm |
-49 mm |
-273 mm |
-57 mm |
410 mm |
|
發散角，全角 |
2.3 mrad |
2.7 mrad |
2.3 mrad |
1.3 mrad |
2.7 mrad |
2.55 mrad |
|
光斑直徑（激光出口處） |
0.7 mm |
0.7 mm |
0.7 mm |
1.3 mm |
0.6 mm |
1.2 mm |
|
偏振 |
垂直, > 100:1 |
|||||
|
光斑圓度 |
> 90 % |
|||||
|
啟動時間 |
< 15 min |
|||||
|
運行電壓 |
115-230 VAC ± 10 %, 50-60 Hz |
|||||
|
功耗 |
< 500 W |
|||||
|
冷卻方式 |
Water-to-Water or Water-to-Air |
|||||
|
室溫 |
15-40 °C (59-104 °F), 非冷凝 |
|||||
|
接口 |
RS232, USB, TTL 模擬調Q開關控制 |
|||||
|
激光頭尺寸 (L x W x H) |
490 x 180 x 135 mm |
850 x 180 x 135 mm |
490 x 180 x 135 mm |
850 x 180 x 135 mm |
||
|
電源尺寸(L x W x H) |
500 x 447 x 88.1 mm, 19" system, 2 RU high |
|||||
|
激光頭重量 |
17 kg |
22 kg |
17 kg |
22 kg |
||
|
電源重量 |
12 kg |
|||||
Nanio 1342 技術參數：
|
型號 |
1342-8-V |
|
激光介質 |
Nd:YVO4 |
|
波長 |
1342 nm |
|
功率 |
8 W @ 20 kHz |
|
重復頻率 |
Single Shot to 50 kHz |
|
脈寬 |
<80 ns @ 20 kHz |
|
脈沖能量 |
400 μJ @ 20 kHz |
|
峰值功率 |
>5 kW @ 20 kHz |
|
能量穩定性（P-P） |
<2% @ 20 kHz |
|
功率穩定性(rms, 8h) |
<1% |
|
空間模式 |
M2<1.2, TEM00 |
|
腰斑直徑 |
0.7 mm |
|
束腰位置（從激光出口） |
-49 mm |
|
發散角，全角 |
2.3 mrad |
|
光斑直徑（激光出口處） |
0.7 mm |
|
偏振 |
垂直, >100:1 |
|
光斑圓度 |
>90% |
|
啟動時間 |
15 min |
|
運行電壓 |
115-230 VAC ± 10%, 50-60 Hz |
|
功耗 |
<500 W |
|
冷卻方式 |
Water-to-Water or Water-to-Air |
|
室溫 |
15-40 °C, non-condensing |
|
接口 |
RS232, USB, TTL and Analog Q-Switch Control |
|
激光頭尺寸 (L x W x H) |
(L x W x H) 490 x 180 x 135 mm |
|
電源尺寸(L x W x H) |
(L x W x H) 500 x 447 x 88.1 mm, 19" system, 2 RU high |
|
激光頭重量 |
17 kg |
|
電源重量 |
12 kg |
Nanio系列主要特點：
擁有卓越的脈沖間穩定性
高峰值功率和極窄脈沖寬度
模塊化工業設計
易于集成和服務
經現場驗證的長壽命泵浦二極管模塊
相關圖片：
可選附件：
脈沖選擇器AOM
控制和操作模式
激光接口和軟件控制
故障保護安全擋板和電子設備
電源線長度1至20m
擴束器箱
電動衰減器
應用：
身份證標記
晶片標記
塑料標記
玻璃切割和鉆孔
晶圓劃片
關于德國Iradion Laser公司
德國Iradion Laser公司的前身是德國InnoLas Photonics公司，InnoLas Photonics是一家著名的工業高質量納秒和超短脈沖激光源制造商，在業內享有盛譽。2022年，Innolas Photonics和Iradion Laser合并為“Iradion Laser holding GmbH”。
