事件計數器: Event Timer A033-ET/USB
事件計數器A033-ET/USB是基于A033-ET的更新產品。
主要特點：
- USB2.0接口，方便接入電腦
- 新的校準和主時鐘模塊
- 輸入各種信號標準

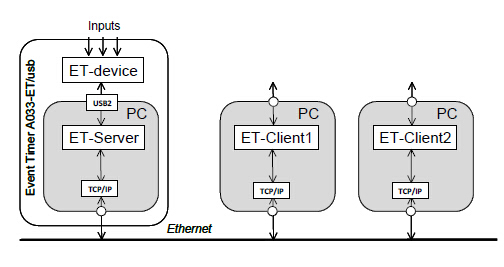

| “A033-ET/USB” (包括網絡SW)提供基于TCP/IP通訊協議的互聯網接口來和需要精確事件計時的遠程應用互聯。這種接口適合設計用戶的應用軟件與事件測量軟件分開的分立多用戶事件計時系統。這種情況下用戶的軟件可以完全遠程控制“A033-ET/USB”的操作。 |  |
| 單次RMS分辨率是主要的用來表征“A033-ET”實際精度的參數。對于“A033-ET”它定義為在事件時間間隔測量中總體誤差的標準差。 一般來講“A033-ET”支持3到4ps的單次RMS分辨率。在某些情況下由于硬件的獨特性可能會有所波動。 |

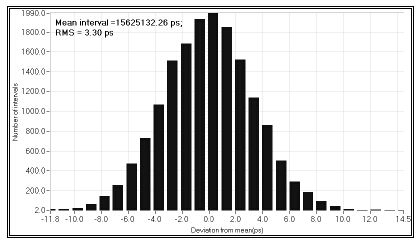

高穩定性時間間隔測量誤差圖 |
| 積分非線性誤差是由所測點在插值間隔上的位置決定的系統測量誤差。通常這個誤差由插值間隔的標準差的值來定義。 一般來說“A033-ET”的積分非線性RMS誤差在1到1.5ps范圍內，并且一定小于2ps。 |

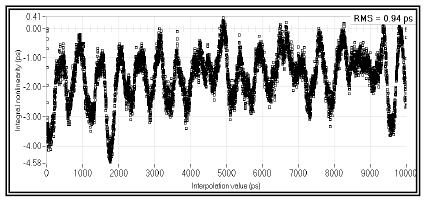

10ns插值間隔的積分非線性誤差 |
| 間隔非線性誤差 是在測量相鄰事件的時間間隔時由時間間隔的值決定的系統誤差。 一般來說在時間間隔大于100ns的情況下，“A033-ET”的間隔非線性誤差不會超過+/-0.5ps。當時間間隔小于100ns時這個誤差可能會稍大（尤其是當時間間隔接近50ns的臨界值時） |
間隔非線性誤差VS.時間間隔 |
| 單輸入偏置漂移 是在測量由同一輸入端口輸入的事件時系統誤差的長期偏差。這個漂移反映了由溫度變化引起的內部時間基準相對外部10MHz參考頻率的長期不穩定性。 一般來說，在不考慮參考頻率的長期不穩定性的條件下，“A033-ET”的單輸入偏置漂移不會超過2ps/℃. |

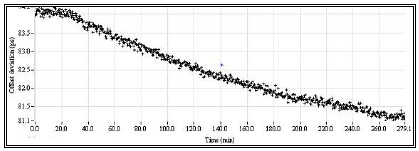

溫度從40℃到10℃緩慢線性變化時單輸入偏置漂移 |
| 輸入-輸入偏置漂移 是測量分別由端口A和B輸入的起始與終止事件時間間隔時的系統誤差的長期偏差。 一般來說，在不考慮參考頻率的長期不穩定性的條件下，“A033-ET”的輸入-輸入偏置漂移不會超過0.2 ps/℃。 |

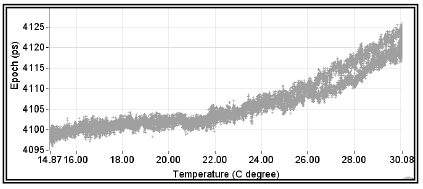

溫度從40℃到10℃緩慢線性變化時輸入-輸入偏置漂移 |
指標概括:
| 輸入（BNC，50歐姆） 事件輸入A： 事件輸入B： 外部觸發門： 1Hz同步： 參考頻率： |
快下降NIM邏輯脈沖（寬度>4ns） 快下降NIM邏輯脈沖（寬度>4ns） 快下降NIM邏輯脈沖（“1”允許B輸入） 正TTL/LVTTL脈沖 10MHz（峰-峰值>0.5V） |
| 單次RMS分辨率： | 3/4ps，最大5ps |
| 事件最小間隔時間： | 50ns |
| 測量速率 最大突發速率： 最大平均速率： |
對于最多2600個事件的序列20MSPS 對于最多16000個事件的序列12.5MSPS 1 MEPS (百萬個事件每秒) |
| 積分非線性： | <2ps RMS |
| 間隔非線性： | 最大+/-0.5ps（時間間隔大于100ns的情況） |
| “端口B”的門： | 輸入口“GATE IN”支持外部脈沖 |
| 內部時鐘： | 100MHz，與外部10MHz參考頻率鎖定 |
| 硬件接口： | 通過USB2.0接口 |
| 應用接口： | TCP/IP通訊協議 |
| 服務端軟件： | 基于MS-Windows |
| 附件軟件： |
DEMO客戶端軟件 (project in LabWindows/ CVI 9.0); console program in ANSI C with driver DLL and library |
| 硬件尺寸，重量： | 367x65x265 mm; 2.0 kg |
| 電源需求： | 100-240VAC |
關于Eventech Ltd公司：
Eventech Ltd公司位于拉脫維亞首都里加（Riga），是拉脫維亞大學電子和計算機科學研究所孵化（Spin-Off）公司。Eventech公司的創始人和大股東，科學界Yuri Artyuhk有40年的高精度時間事件測量的研究和開發經驗。Eventech公司的事件計數器在KHz遠規衛星測量領域獲得巨大的商業成功，在2005年開始建設的“國際激光測距服務網絡，ILRS”的69個KHz-SLR臺站中，有超過50個測距站使用了Eventech公司的事件激光器。
