PowerChip™型被動調Q微片激光器
PowerChip™型被動調Q微片激光器峰值功率最高，脈沖最短，重復頻率千赫茲，光束質量好。集成激光頭、電源和風冷，一個包裝既緊湊、又堅固。PowerChip™型被動調Q微片激光器主要有PNP、 PNG、 PNV和PNU4大類。
PNx High Peak Power Powerchip Series技術參數：
|
型號 |
PNP-M08010-1x0 |
PNP-M05550-1x0 |
PNG-M02010-1x0 |
PNG-M04005-1x0 |
PNG-M01550-1x0 |
PNV-M02510-1x0 |
PNV-M01050-1x0 |
PNU-M01210-1x0(6) |
PND-M00210-1xx |
|
波長 |
1064nm |
1064nm |
532nm |
532nm |
532nm |
355nm |
355nm |
266nm |
213nm + 殘差 λ * |
|
最大重復頻率 |
1000Hz |
5000Hz |
1000Hz |
500Hz |
5000Hz |
1000Hz |
5000Hz |
1000Hz |
1000Hz |
|
恒定脈寬 |
<500ps |
<600ps |
<400ps |
<400ps |
<500ps |
< 350ps |
< 350ps |
<350ps |
<1000ps |
|
輸出能量 |
>80μJ |
>50μJ |
>20μJ |
>35μJ |
> 15μJ |
>25μJ |
>10μJ |
>12μJ |
>2μJ |
|
峰值功率 |
>160kW |
>85kW |
>50kW |
>80kW |
>30kW |
> 60kW |
>30kW |
>35kW |
>2kW |
|
短期 (1分鐘) |
≤ 1 % |
≤ 2 % |
≤ 3 % |
≤ 3 % |
≤ 3 % |
≤ 3 % |
≤ 3 % |
≤ 3 % |
≤ 2 %（8） |
|
長期 (6小時) |
± 3% |
< 6 % |
± 3% |
± 3% |
± 3% |
± 5% |
± 5% |
± 5% |
< 10 %（9） |
|
光斑形狀 |
高斯 |
高斯 |
高斯 |
高斯 |
高斯 |
高斯 |
高斯 |
請見注意事項(5) |
高斯 |
|
光束發散全角@1/e2 水平方向 |
2.0±0.5mrad |
2.0±0.5mrad |
1.8±0.5mrad |
5.0±1mrad |
3.4±1mrad |
3.3±0.5mrad |
4.4±1mrad |
<0.9mrad |
≤0.3mrad |
|
M2(3) |
<1.3 |
<1.3 |
<1.3 |
<1.3 |
<1.3 |
<1.3 |
<1.3 |
<1.4 |
<1.5 |
|
光斑橢圓度(4) |
<1.3 |
<1.3 |
<1.3 |
<1.3 |
<1.3 |
<1.3 |
<1.3 |
- |
<1.5 |
|
偏振 |
> 20 dB |
> 20 dB |
> 20 dB |
> 20 dB |
> 20 dB |
> 20 dB |
> 20 dB |
> 20 dB |
> 20 dB |
|
注意事項 |
|||||||||
|
(1)見選項 p3 (2)溫度變化 <±3°C 和 <3°C/小時 (3)平均平均值 M = √(XY)，X 和 Y 分別為橢圓的長軸和短軸 (4)光束橢圓度計算為主軸遠場發散的比率。 (5)光束在水平（高斯）和垂直（遠場中的（sin x /x）2）平面上表現出不同的輪廓 (6)聯系工廠了解可用性 (7)可根據要求提供更緊湊的分離式租賃頭和電子組件 – 聯系工廠了解更多詳情 (8)短期能量穩定性（1000 脈沖，RMS） (9)長期（4 小時）平均能量漂移 |
|||||||||
|
環境參數 |
|||||||||
|
工作溫度范圍 |
20-35 °C |
||||||||
|
最大功耗 |
<75 W |
||||||||
|
儲存溫度 |
0-50 °C |
||||||||
|
Shock of 11ms，根據IEC 68-2-27, 非操作情況下 |
25 g |
||||||||
|
振動頻率 5Hz to 500Hz，根據 IEC 68-2-6 |
2 g |
||||||||
|
證書 |
|||||||||
|
激光器分類根據IEC60825-1:2007 |
除PNUPNU 和 PND是4級外，其他都是3B級 |
||||||||
|
CDRH |
是，如使用 PCR-240500-100 電源 |
||||||||
|
ROHs |
YES |
||||||||
|
包裝尺寸 |
|||||||||
|
激光頭尺寸, LxWxH(7) |
311x100x149 mm |
||||||||
|
激光頭重量 |
5.5 kgs |
||||||||
|
PCR-240500-100 AC/DC變流器尺寸, LxWxH |
315x262x77 mm |
||||||||
|
PCR-240500-100 AC/DC變流器重量 |
3kgs |
||||||||
可選功能和附件：
固定重復率= RR max：100 版本；選項不適用于PNP-M05550-1x0、PNG-M01550-1x0、PNV-M01050-1x0
固定重復率≠最大RR：-110 版本；在10Hz-Rrmax 范圍內選擇 RR；選項不適用于PNP-M05550-1x0、PNG-M01550-1x0、PNV-M01050-1x0
外部可變重復率：-120 版本； 單發到 RRmax，1 個優化的 RR 值
外部可變多重復率：-130 版本； 單次發射到 RRmax，3 個優化的 RR 值
僅適用于 213nm PND-M00210 型號的擴束器： -1xB 版本
PNx High Peak Power Powerchip Series主要特點：
峰值功率高達200 kW
脈沖寬度低至350 ps
1064、532、355、266 和 213 納米
單次發射至5000 Hz
出色的光束質量，TEM00 M2<1.3
多合一包裝
相關圖片：

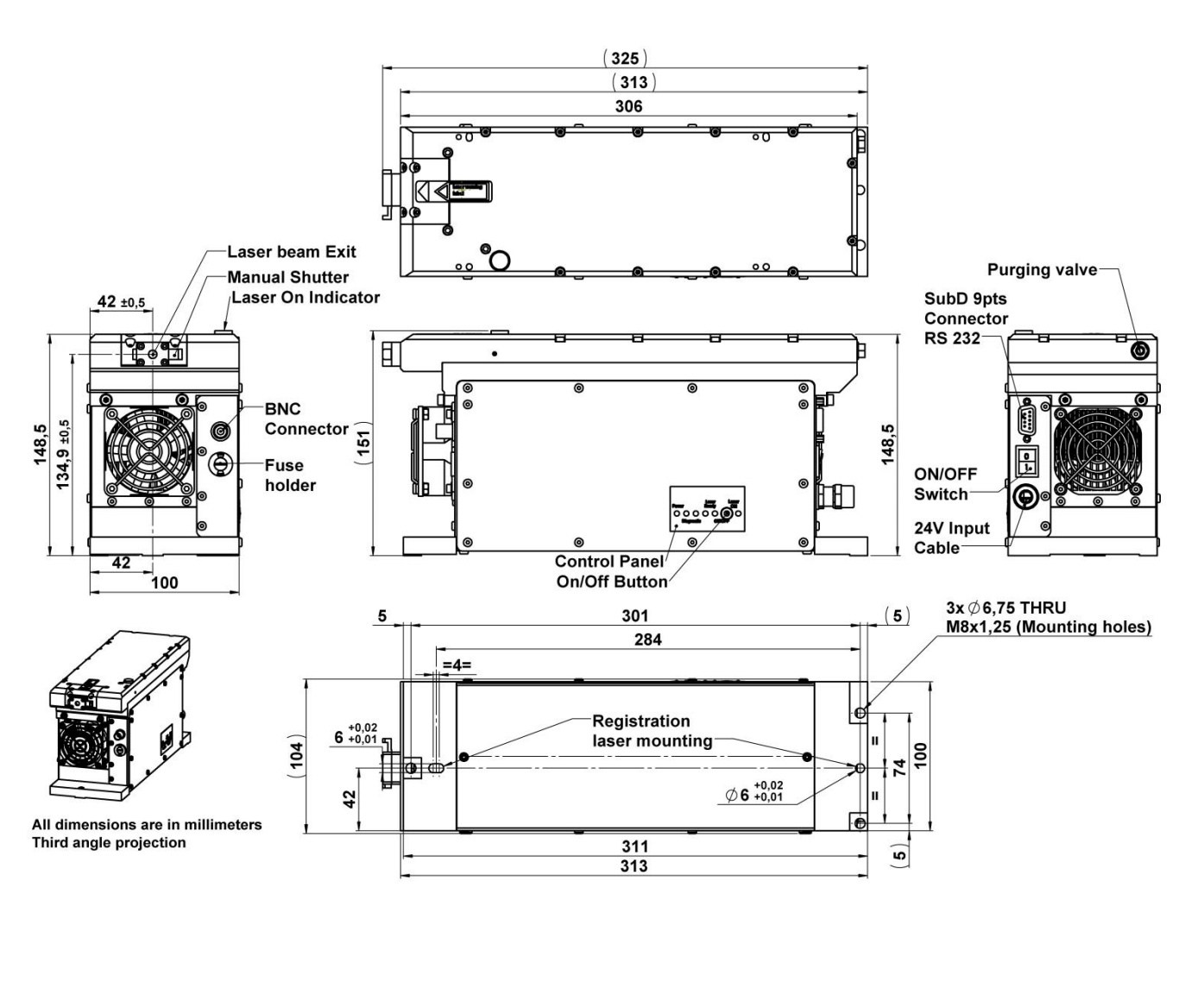

機械圖：CDRH POWERCHIP 激光頭 PND-M00210-1XX 型號除外

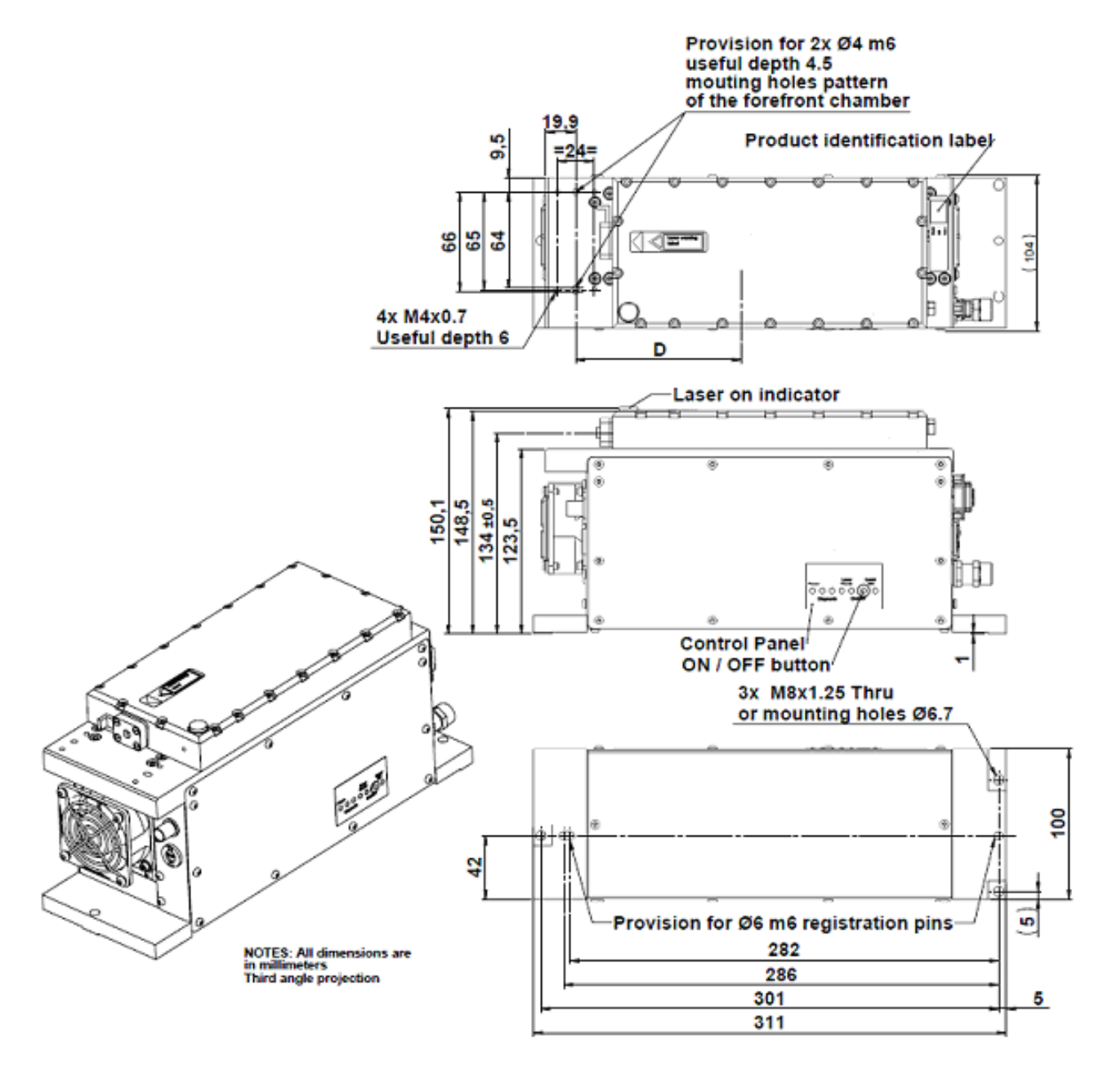

CDRH PND M00210-1X0 激光頭的初步機械圖

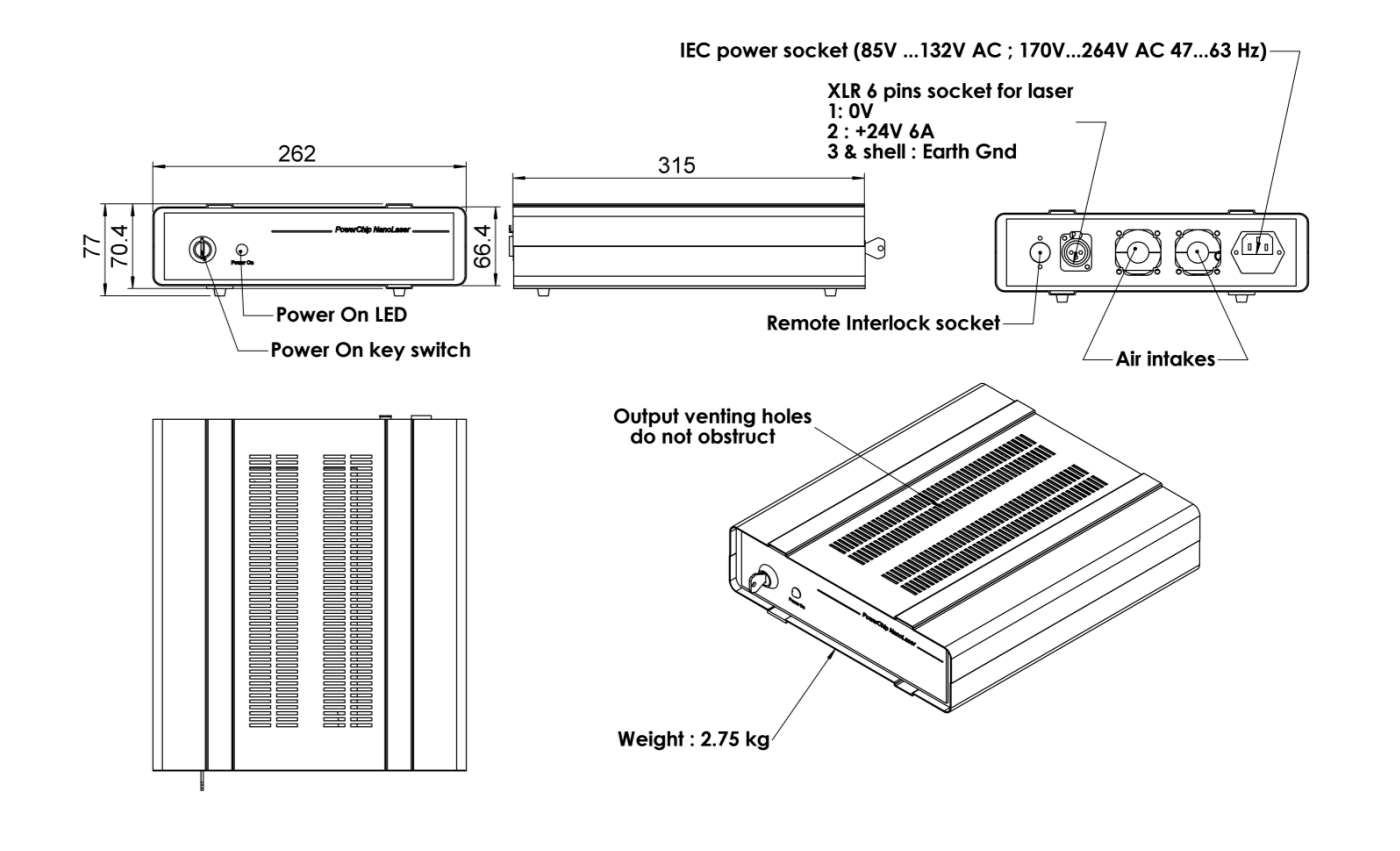

機械圖：PCR-240500-100（符合CDRH的AC/DC轉換器）
應用：
材料加工：雕刻玻璃；通過鉆探印刷電路板；微加工
個差異顯著的蛋白點進行膠內酶切和質譜分析（MALDI-TOF）
MALDI-TOF
顯微切割
激光誘導熒光(LIF)
時間分辨熒光技術
激光誘導擊穿
光譜技術(LIBS)
激光探測和測距(LIDAR)
關于法國Teem Photonics公司
Teem Photonics™是一家民營公司，近法國東南部城市格勒諾布爾。1998年從Schneider Electric分離出來后，Teem Photonics™逐漸成為被動調Q亞納秒微片激光器領域的領導者。被動調Q技術和微片激光器技術的結合為亞納秒帶來獨特的源和高脈沖峰值功率，重復頻率高、外表緊湊。波長可近紅外、綠光和紫外三種，應用于生物光子學、儀器儀表、遙感技術和材料加工。離子交換集成光學產品由先進的被動和主動波導電路組成，用來增加激光二極管的性能和經濟性。Teem Photonics™公司的產品廣泛應用于工業和生物光子學，包括：熒光、光譜學、打標、顯微解剖、通信、 測距，還可作為光纖激光器的種子和生成超連續譜。Teem Photonics™主要推出4大系列產品：Microchip, Powerchip, Picospark, Picoflash，遍及全球。在歐洲、亞洲、中東、美國和加拿大設有辦事處和代理商。Teem Photonics還擁有一家全資子公司Teem Photonics USA，位于美國麻薩諸塞州。
