Microchip高性能紅外觸發微片：STP系列
為了產生幾百皮秒的高峰值功率脈沖，微芯片激光器經濟、緊湊且可靠，封裝在密封封裝內，即使在惡劣的工業環境中也能確保令人難以置信的長壽命。觸發系列提供整個系列中最高的峰值功率和最短的脈沖微芯片家族。使用這些設備，用戶可以使用STP-100F 按需觸發從單次發射到 100kHz 的脈沖發射。
STP High Performances IR Triggered Microchip Series技術參數：
|
|
STP-40K-1x0 |
STP-07E-1x0 |
STP-10E-1x0 |
STP-100F-1x0 |
|
|
波長 |
1064nm |
1064nm |
1064nm |
1064 nm |
|
|
最大重復率Rm (1) |
500Hz |
4 kHz |
4.5 kHz |
100 kHz |
|
|
恒定脈沖寬度| |
[0.3;0.4]ns |
<0.7ns |
>8ns |
<0.75 ns |
|
|
輸出能量 |
>12 μJ |
>7 μJ |
≥14 μJ |
>0.75 μJ |
|
|
峰值功率 |
>30kW |
>10kW |
>1kW |
>1kW |
|
|
PCD(3) |
<160μs |
<70μs |
<100μs |
<70μs |
|
|
PCD抖動 |
<±1.5μs |
<±1.5μs |
<±1.5μs |
<±1.5μs |
|
|
短期（1 分鐘）功率穩定性(4) |
<±1% |
<±1% |
<±1% |
<±2% |
|
|
長期（6 小時）功率穩定性(4) |
<±3% |
<±3% |
<±3% |
<±5% |
|
|
光譜特性 |
單縱模式 |
單縱模式 |
單縱模式 |
單縱模式 |
|
|
光斑形狀 |
高斯TEM00 |
高斯TEM00 |
高斯TEM00 |
高斯TEM00 |
|
|
光束發散全角@1/e2 水平方向 垂直方向 |
15±2mrad 15±2mrad |
13±5mrad 13±5mrad |
4.3±0.5mrad 4.3±0.5mrad |
10±2mrad 9±2mrad |
|
|
M2（5） |
<1.3 |
<1.3 |
<1.2 |
<1.3 |
|
|
光斑橢圓度(6) |
<1.1 |
<1.3 |
<1.2 |
<1.3 |
|
|
遠場高斯擬合度 |
N/A |
N/A |
N/A |
N/A |
|
|
偏振 |
線性 |
線性 |
線性 |
線性 |
|
|
包裝尺寸 |
144x42x36mm |
144x42x36mm |
144x42x36mm |
144x42x36mm |
|
|
包裝重量 |
300g |
300g |
300g |
300g |
|
|
選項（表 p3） |
0,1,2,3,4,F,M |
0,1,2,3,4,F,M |
0,1,2,F,M |
0,1,2,3,F,M |
|
|
選項 |
S |
S |
S |
S |
|
|
注意事項 |
|||||
|
(1)見選項p3 (2) 使用 1Ghz 光電二極管和 1GHz/10GS/s 示波器測量。 (3)PCD = Pulse Creation Delay，觸發命令與有效脈沖觸發之間的延遲 (4)對于< ± 3°C 和< 3°C/小時的溫度變化，用熱量計測量穩定性-檢測器波段[DC, 2Hz] (5)平均值M = √(XY)，X和Y分別為橢圓的長軸和短軸 (6)光束橢圓度計算為主軸遠場發散度的比值 (7)WincamTD-U系列相機遠場測量 |
|||||
|
環境參數 |
|||||
|
工作溫度范圍 |
0-50°C; 15-35°C for STP-10E-1x0 |
||||
|
最大激光頭底板溫度 |
50°C |
||||
|
最大功耗 |
<40W |
||||
|
激光頭散熱 |
<15W |
||||
|
儲存溫度 |
0-50°C |
||||
|
符合 IEC 68-2-27 的 11ms 沖擊，非操作 |
25g |
||||
|
振動 5Hz 至 500Hz 正弦波，符合 IEC 68-2-6 |
2g |
||||
|
證書 |
|||||
|
根據 IEC 60825-1:2007 進行激光分類 |
3B |
||||
|
CDRH |
Yes,與 MLC-03A-DP1 或 -DP2 控制器一起使用 |
||||
|
ROHs |
Yes |
||||
|
可用的控制器類型 |
|||||
|
模型為STP-100F-1x0 |
模型為其他STP 激光器 |
類型 |
輸入功率 |
CDRH |
|
|
MLC-03A-DP2 |
MLC-03A-DP1 |
Desktop |
100-240 V AC |
Yes |
|
|
MLC-03A-MP2 |
MLC-03A-MP1 |
Module |
12 V DC |
No |
|
|
MLC-03A-BP2 |
MLC-03A-BP1 |
Board |
12 V DC |
No |
|
可選功能與附件:
固定重復率 = RR max :-10x 版本
固定重復率 ≠ RR max :-11x 版本； 在 10Hz-RRmax 范圍內選擇 RRmax
外部可變重復率:-12x 版本； 單發到 RRmax，1 個優化的 RR 值；STP-100F-1x0 激光器的例外：僅在 [RR-10%;RR] 范圍內可調諧
外部可變多重復率 :-13x 版本； 單發到 RRmax，3 個優化的 RR 值；STP-100F-1x0 激光器的例外：僅針對每個 RR 在 [RR-10%;RR] 范圍內可調諧
外部連續可變重復率:-14x 版本； 如果 RRmax ≤ 2kHz，則優化 [10Hz-RRmax]；或 [10Hz - 2kHz] 如果 RRmax > 2kHz； 不適用于 STP-100F-1x0
多模光纖 (M):聯系工廠了解可用性
單模光纖 (F):聯系工廠了解可用性
準直 (C):聯系工廠了解可用性
同步輸出 (S):用于同步/監控的 TTL 兼容輸出信號
STP High Performances IR Triggered Microchip Series主要特點：
超短脈沖低至300ps
單次至100kHz
多千瓦峰值功率
出色的光束質量
高效、風冷
密封包裝，超長壽命
相關圖片：

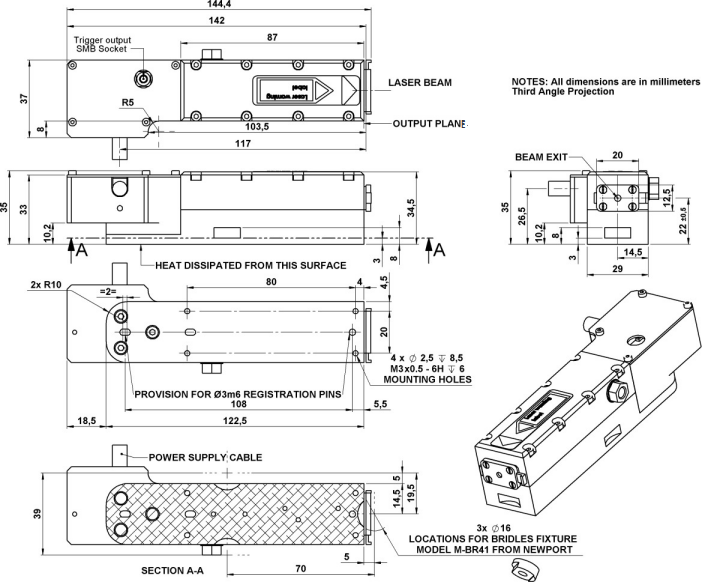

CDRH 激光頭機械圖：STP 激光
應用：
儀表：測距、差分吸收激光雷達、超連續生成、分布式溫度傳感、拉曼光譜
生物光子學：細胞的顯微解剖、腦納米手術、蛋白質交聯
關于法國Teem Photonics公司
Teem Photonics™是一家民營公司，近法國東南部城市格勒諾布爾。1998年從Schneider Electric分離出來后，Teem Photonics™逐漸成為被動調Q亞納秒微片激光器領域的領導者。被動調Q技術和微片激光器技術的結合為亞納秒帶來獨特的源和高脈沖峰值功率，重復頻率高、外表緊湊。波長可近紅外、綠光和紫外三種，應用于生物光子學、儀器儀表、遙感技術和材料加工。離子交換集成光學產品由先進的被動和主動波導電路組成，用來增加激光二極管的性能和經濟性。Teem Photonics™公司的產品廣泛應用于工業和生物光子學，包括：熒光、光譜學、打標、顯微解剖、通信、 測距，還可作為光纖激光器的種子和生成超連續譜。Teem Photonics™主要推出4大系列產品：Microchip, Powerchip, Picospark, Picoflash，遍及全球。在歐洲、亞洲、中東、美國和加拿大設有辦事處和代理商。Teem Photonics還擁有一家全資子公司Teem Photonics USA，位于美國麻薩諸塞州。
