MicroChip高性能綠色和紫外線觸發微片激光器：STG / STV / STU 系列
為了產生幾百皮秒的高峰值功率脈沖，微芯片激光器經濟、緊湊且可靠。可見光波長和紫外波長由紅外被動調Q Nd:YAG 微芯片引擎的諧波轉換產生，封裝在密封封裝內，即使在惡劣的工業環境中也能確保極長的使用壽命。 觸發系列提供整個 Microchip 系列中最高的峰值功率和最短的脈沖，并跨越低至 266nm 的全波長光譜。 使用這些設備，用戶能夠按需觸發從單次發射到 4kHz 的脈沖發射。
STG / STV / STU High Performances Green & UV Triggered Microchip Series技術參數：
|
|
STG-03E-1x0 |
STG-05E-1x0 |
STV-01E-1x0 |
STV-02E-1x0(9) |
STU-01E-1x0 |
|
|
波長 |
532nm |
532nm |
355nm |
355nm |
266nm |
|
|
最大重復率Rm (1) |
4 kHz |
1 kHz |
4 kHz |
4 kHz |
4 kHz |
|
|
恒定脈沖寬度 |
<0.5ns |
<0.7ns |
<0.4ns |
<0.6ns |
<0.4ns |
|
|
輸出能量 |
>3 μJ |
>5 μJ |
>1 μJ |
>2 μJ |
>1 μJ |
|
|
峰值功率 |
>6kW |
>7.1kW |
>2.5kW |
>4kW |
>2kW |
|
|
PCD(3) |
<70μs |
|
<100μs |
<100μs |
<100μs |
|
|
PCD抖動 |
<±1.5μs |
|
<±1.5μs |
<±1.5μs |
<±1.5μs |
|
|
短期（1 分鐘） |
<±1% |
<±1% |
<±2% |
<±2% |
<±2% |
|
|
長期（6 小時） |
<±3% |
<±3% |
<±5% |
<±5% |
<±5% |
|
|
光譜特性 |
單縱模式 線寬：0.8pm |
單縱模式
|
單縱模式 線寬：0.5pm |
單縱模式 線寬：0.3pm |
單縱模式 線寬：0.3pm |
|
|
光斑形狀 |
高斯 TEM00 |
高斯 TEM00 |
高斯 TEM00 |
高斯 TEM00 |
見注 (8) |
|
|
光束發散 水平方向 垂直方向 |
10±2mrad |
10±2mrad |
11±2mrad |
11±2mrad |
11.5±2mrad |
|
|
M2（5） |
<1.3 |
<1.3 |
<1.3 |
<1.3 |
<1.4 |
|
|
光斑橢圓度（4） |
<1.3 |
<1.3 |
<1.3 |
<1.3 |
N/A |
|
|
遠場高斯擬合度 |
N/A |
N/A |
N/A |
N/A |
>85% |
|
|
偏振 |
線性 |
線性 |
線性 |
線性 |
線性 |
|
|
包裝尺寸 |
144x42x36mm |
186x60x36mm |
186x60x36mm |
186x60x36mm |
210x60x36mm |
|
|
包裝重量 |
300g |
500g |
500g |
500g |
500g |
|
|
選項（表 p3） |
0,1,2,3,4 |
0,1,2,3,4,C |
0,1,2,3,4,C |
0,1,2,3,4,C |
0,1,2,3,4,C |
|
|
選項 |
S |
S |
S |
S |
S |
|
|
注意事項 |
||||||
|
(1) 見選項 p3 (2) 使用 1Ghz 光電二極管和 1GHz/10GS/s 示波器測量。 (3) PCD = Pulse Creation Delay，觸發命令與有效脈沖觸發之間的延遲 (4) 對于 < ± 3°C 和 < 3°C/小時的溫度變化，穩定性用熱量計測量 - 檢測器波段 [DC, 2Hz] (5) 平均值 M = √(XY)，X 和 Y 分別為橢圓的長軸和短軸 (6) 光束橢圓度計算為主軸遠場發散度的比值 (7) WincamTD-U系列相機遠場測量 (8) 光束在水平（高斯）和垂直（遠場中的（sin x /x）2）平面上表現出不同的輪廓 (9) 聯系工廠了解可用性 |
||||||
|
環境參數 |
||||||
|
工作溫度范圍 |
STG 0-50°C STV 和 STU 為 15-35°C |
|||||
|
最大激光頭底板溫度 |
STG 50°C STV 和 STU 為 40°C |
|||||
|
最大功耗 |
<40W |
|||||
|
激光頭散熱 |
<15W |
|||||
|
儲存溫度 |
0-50°C |
|||||
|
符合 IEC 68-2-27 的 11ms 沖擊，非操作 |
25g |
|||||
|
振動 5Hz 至 500Hz 正弦波，符合 IEC 68-2-6 |
2g |
|||||
|
證書 |
||||||
|
根據 IEC 60825-1:2007 進行激光分類 |
3B 除 STU-01E 4外 |
|||||
|
CDRH |
Yes, 與 MLC-03A-DP1 控制器一起使用 |
|||||
|
ROHs |
Yes |
|||||
|
可用的控制器類型 |
||||||
|
模式 |
類型 |
輸入功率 |
CDRH |
|||
|
MLC-03A-DP1 |
Desktop |
100-240 V AC |
Yes |
|||
|
MLC-03A-MP1 |
Module |
12 V DC |
No |
|||
|
MLC-03A-BP1 |
Board |
12 V DC |
No |
|||
可選功能與附件：
固定重復率 = RR max ：-10x 版本
固定重復率 ≠ RR max ：-11x 版本； 在 10Hz-RRmax 范圍內選擇 RRmax
外部可變重復率 ：-12x 版本； 單發到 RRmax，1 個優化的 RR 值
外部可變多重復率 ：-13x 版本； 單次發射到 RRmax，3 個優化的 RR 值
外部連續可變重復率 ：-14x 版本； 如果 RRmax ≤ 2kHz，則優化 [10Hz-RRmax]；或 [10Hz - 2kHz] 如果 RRmax > 2kHz
多模光纖 (M) ：聯系工廠了解可用性
單模光纖 (F) ：聯系工廠了解可用性
準直 (C) ：聯系工廠了解可用性
同步輸出 (S) ：用于同步/監控的 TTL 兼容輸出信號
STG / STV / STU High Performances Green & UV Triggered Microchip Series主要特點：
低至350ps 的超短脈沖
532nm、355nm 和 266nm
單次至100kHz
多千瓦峰值功率
出色的光束質量
高效、風冷
密封包裝，使用壽命極長
相關圖片：

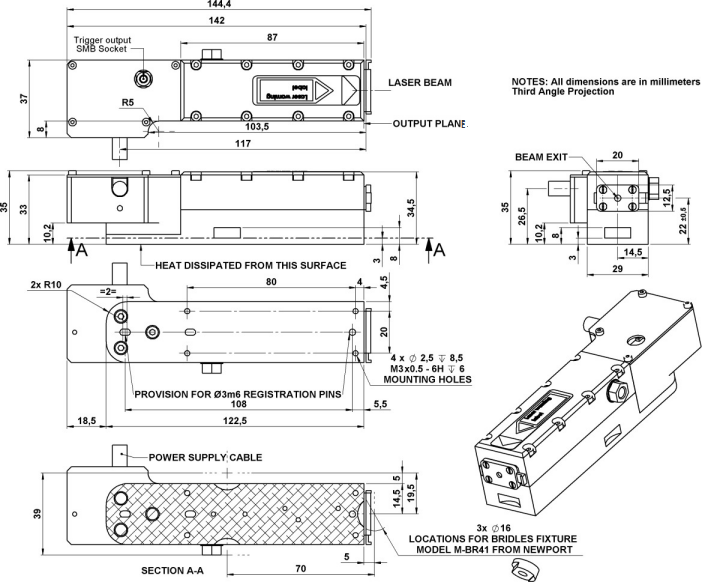

CDRH激光頭機械圖：STG-03E-1X0、STG-05E-1X0

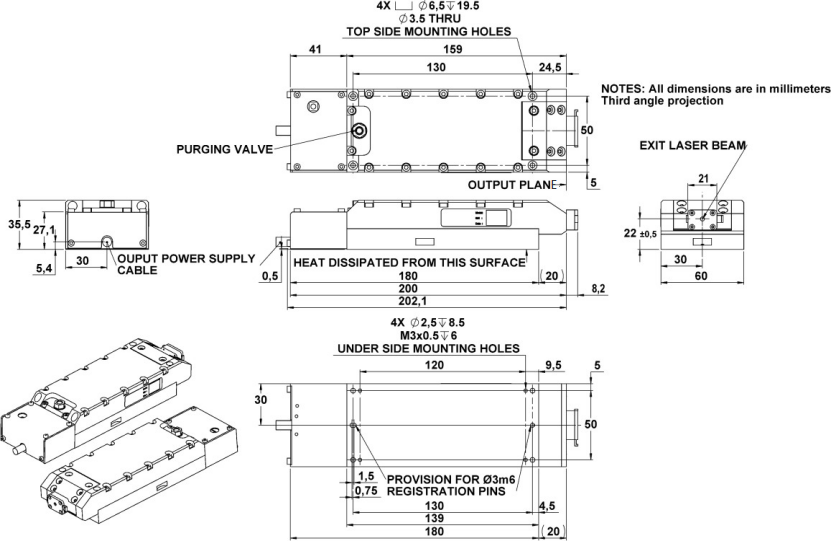

CDRH 激光頭機械圖：STV-01E-1X0、STV-02E-1X0
CDRH 激光頭機械圖：STU-01E-1X0
應用：
儀表：測距、差分吸收激光雷達、超連續生成、分布式溫度傳感、拉曼光譜
生物光子學：細胞的顯微解剖、腦納米手術、蛋白質交聯
關于法國Teem Photonics公司
Teem Photonics™是一家民營公司，近法國東南部城市格勒諾布爾。1998年從Schneider Electric分離出來后，Teem Photonics™逐漸成為被動調Q亞納秒微片激光器領域的領導者。被動調Q技術和微片激光器技術的結合為亞納秒帶來獨特的源和高脈沖峰值功率，重復頻率高、外表緊湊。波長可近紅外、綠光和紫外三種，應用于生物光子學、儀器儀表、遙感技術和材料加工。離子交換集成光學產品由先進的被動和主動波導電路組成，用來增加激光二極管的性能和經濟性。Teem Photonics™公司的產品廣泛應用于工業和生物光子學，包括：熒光、光譜學、打標、顯微解剖、通信、 測距，還可作為光纖激光器的種子和生成超連續譜。Teem Photonics™主要推出4大系列產品 ：Microchip, Powerchip, Picospark, Picoflash，遍及全球。在歐洲、亞洲、中東、美國和加拿大設有辦事處和代理商。Teem Photonics還擁有一家全資子公司Teem Photonics USA，位于美國麻薩諸塞州。
