MicroChip型亞納秒微片激光器：MNx系列
MNx系列高能亞納秒微片激光器是我公司最緊湊的微片激光器，涵蓋中紅外和部分可視光譜。該系列產品集成了泵浦二極管、微腔和二倍頻晶體，總長不超過7厘米。1064nm微片激光器峰值功率幾千瓦產生亞納秒脈寬，倍頻至532效率超過50%。1532nm微片激光器性能和1064nm相似，也能產生亞納秒脈寬。
MNx Ultra-Compact Microchip Series技術參數：
|
MNE-06E-100 |
MNP-08E-100 |
MNG-03E-100 |
|
|
波長 |
1535nm |
1064nm |
532nm |
|
重復頻率 |
>2kHz |
>5kHz |
>5kHz |
|
恒定脈寬(FWHM) (1) |
<3.5ns |
<1ns |
<0.75ns |
|
輸出功率(2) |
>12mW |
>40mW |
>15mW |
|
輸出能量 |
>6μJ |
>8μJ |
>3μJ |
|
峰值功率 |
>1.5kW |
>8kW |
>4kW |
|
短期 (1分鐘)能量穩定性 (3) |
<±1% |
<±1% |
<±1% |
|
長期 (6小時)能量穩定性 (3) |
<±5% |
<±3% |
<±3% |
|
光斑形狀 |
高斯TEM00 |
高斯TEM00 |
高斯TEM00 |
|
光束發散全角 @1/e2 水平方向 |
|
|
|
|
M2（4） |
<1.3 |
<1.3 |
<1.3 |
|
光斑橢圓度(5) |
<1.2 |
<1.3 |
<1.3 |
|
偏振 |
線性 |
線性 |
線性 |
|
包裝尺寸 |
100x22x32mm |
68x41x29mm |
68x41x29mm |
|
包裝重量 |
250g |
250g |
250g |
|
注意事項 |
|||
|
(1) 使用 1Ghz 光電二極管和 1GHz/10GS/s 示波器測量。 (2) 使用 OPHIR 熱功率傳感器 (OPHIR 3A-FS-SH) 進行測量。 (3) 對于 < ± 3°C 和 < 3°C/小時的溫度變化，穩定性用熱量計測量 - 檢測器波段 [DC, 2Hz] (4) 平均平均值 M = √(XY)，X 和 Y 分別為橢圓的長軸和短軸 (5) 光束橢圓度計算為主軸遠場發散的比值 |
|||
|
環境參數 |
|||
|
工作溫度范圍 |
0-50°C |
||
|
激光頭底板最高溫度 |
<50°C |
||
|
最大功耗 |
<40W |
||
|
激光頭熱損耗 |
<10W |
||
|
儲存溫度 |
0-50°C |
||
|
Shock of 11ms，根據IEC 68-2-27, 非操作情況下 |
25g |
||
|
振動頻率 5Hz to 500Hz，根據 IEC 68-2-6 |
2g |
||
|
證書 |
|||
|
激光器分類根據IEC60825-1:2007 |
3R for MNE-06E 3B MNP-08E and MNG-03E |
||
|
CDRH |
Yes,與 -DR1 控制器一起使用 |
||
|
ROHs |
Yes |
||
|
可選控制器型號 |
|||
|
型號 |
類型 |
輸入功率 |
CDRH |
|
MLC-03A-DR1 |
Desktop |
100-240 V AC |
Yes |
|
MLC-03A-MR1 |
Module |
12 V DC |
No |
|
MLC-03A-BR1 |
Board |
12 V DC |
No |
可選功能和附件：
多模光纖 (M)： 聯系工廠了解可用性
MNx Ultra-Compact Microchip Series主要特點：
超緊湊封裝
1535 納米、1064 納米和 532 納米
低至650 ps 的超短脈沖
多千瓦峰值功率
出色的光束質量– TEM00，M2<1.1
高效、風冷
相關圖片：

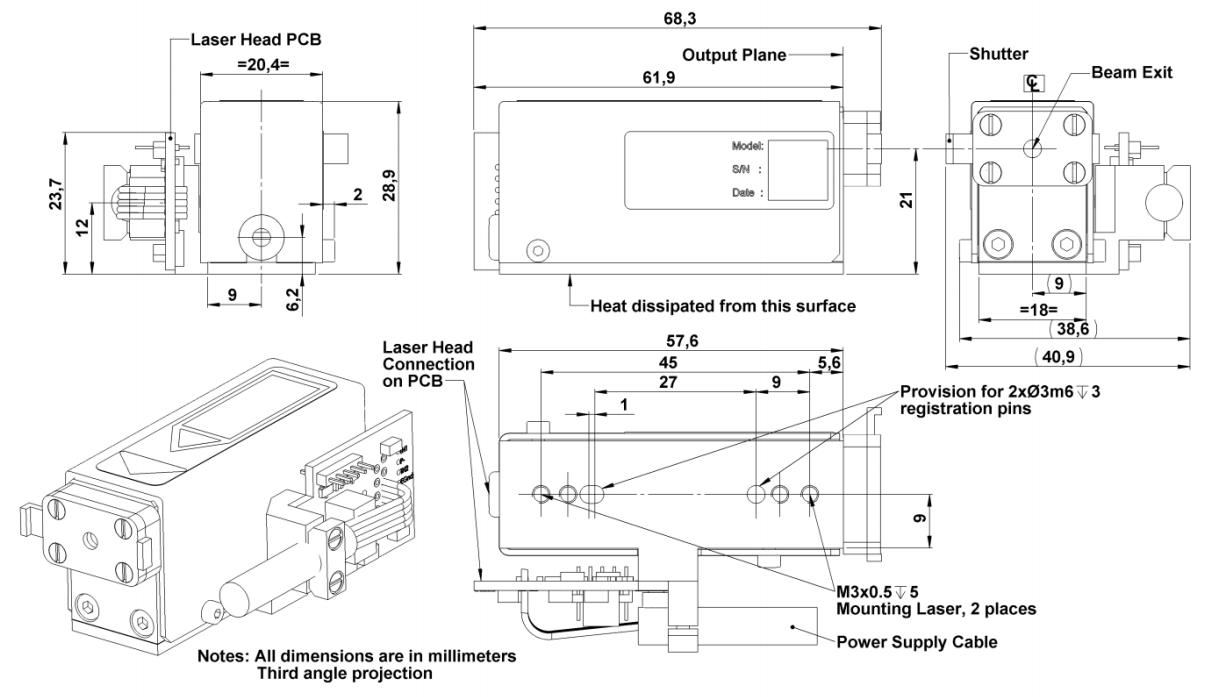

CDRH 激光頭機械圖：MNP-08E-100、MNG-03E-100

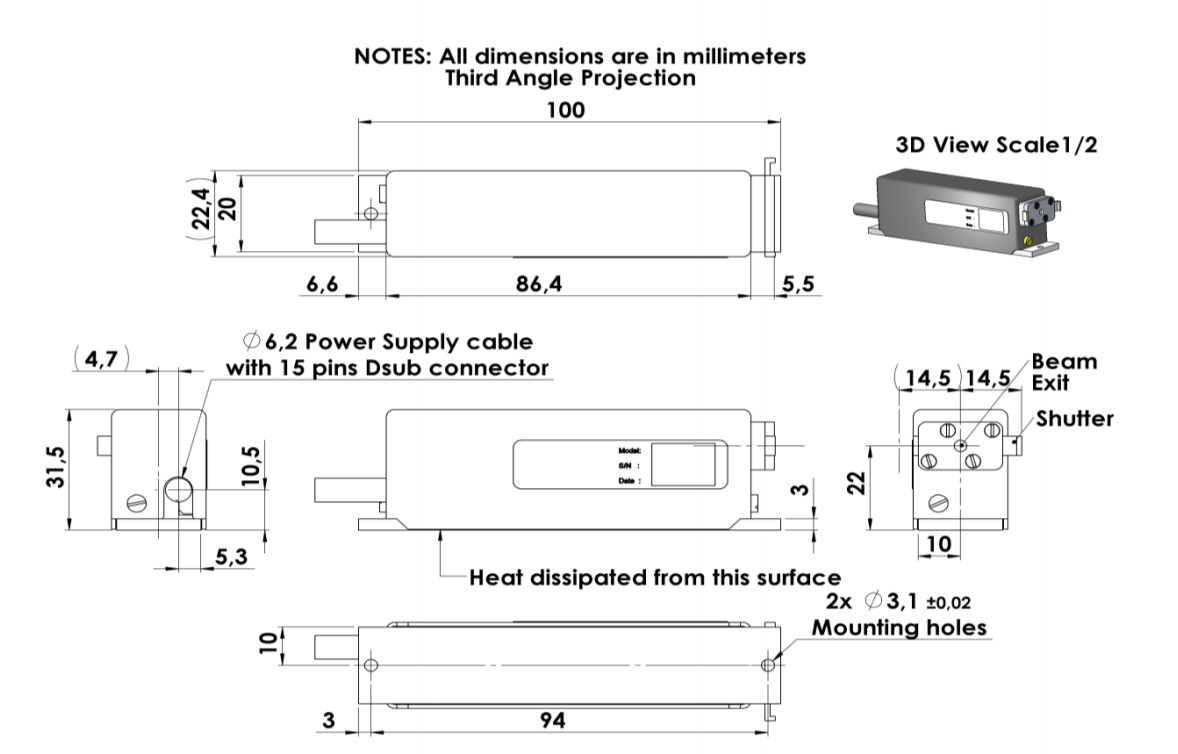

CDRH 激光頭機械圖：MNE-06E-100
應用：
超連續光譜產生
打標
拉曼光譜
測距
關于法國Teem Photonics公司
Teem Photonics™是一家民營公司，近法國東南部城市格勒諾布爾。1998年從Schneider Electric分離出來后，Teem Photonics™逐漸成為被動調Q亞納秒微片激光器領域的領導者。被動調Q技術和微片激光器技術的結合為亞納秒帶來獨特的源和高脈沖峰值功率，重復頻率高、外表緊湊。波長可近紅外、綠光和紫外三種，應用于生物光子學、儀器儀表、遙感技術和材料加工。離子交換集成光學產品由先進的被動和主動波導電路組成，用來增加激光二極管的性能和經濟性。Teem Photonics™公司的產品廣泛應用于工業和生物光子學，包括：熒光、光譜學、打標、顯微解剖、通信、 測距，還可作為光纖激光器的種子和生成超連續譜。Teem Photonics™主要推出4大系列產品Microchip, Powerchip, Picospark, Picoflash，遍及全球。在歐洲、亞洲、中東、美國和加拿大設有辦事處和代理商。Teem Photonics還擁有一家全資子公司Teem Photonics USA，位于美國麻薩諸塞州。
