MicroChip型亞納秒微片激光器：SNP系列
MicroChip型高能亞納秒微片激光器經濟、緊湊、可靠，可生成幾百皮秒高峰值功率紅外脈沖。二極管泵浦被動調Q Nd:YAG微型芯片引擎直接生成亞納秒1064nm脈沖。Microchips操作容易，售后也簡單，控制器可以和任何型號激光頭搭配，幾分鐘就可調好，且性能恒定。MicroChip型下SNP系列產品專門為高平均功率激光器而設計的， 不論脈沖能量是20μJ@1064nm, 還是重復頻率高達130kHz的激光器，都可使用SNP系列產品。
SNP High Performances IR Microchip Series技術參數：
|
SNP-08E-100 |
SNP-18E-100 |
SNP-20F-100 |
SNP-50F-100 |
SNP-70F-100SLM |
SNP-130F-100 |
SNP-200P-100 |
SNP-300P-100 |
|
|
波長 |
1064nm |
1064nm |
1064nm |
1064nm |
1064nm |
1064nm |
1064nm |
1064nm |
|
重復頻率 |
>5kHz |
>13kHz |
>19kHz |
>45kHz |
>65kHz |
>130kHz |
>19kHz |
>29kHz |
|
這恒定脈寬 |
<1ns |
>3ns |
<1ns |
<0.7ns |
<0.6ns |
<1.4ns |
<0.85ns |
<0.75ns |
|
輸出功率（2) |
>40mW |
>300mW |
>140mW |
>190mW |
>90mW |
>200mW |
>200mW |
>300mW |
|
輸出能量 |
>8μJ |
>18μJ |
>7μJ |
>4μJ |
>1μJ |
>1.5μJ |
>11μJ |
>10μJ |
|
峰值功率 |
>8kW |
N/A |
>10kW |
>5.5kW |
>2kW |
>1.1kW |
>13kW |
>13kW |
|
短期(1分鐘)能量穩定性 |
<±1% |
<±2% |
<±1% |
<±1% |
<±1% |
<±1% |
<±1% |
<±1% |
|
長期(6小時)能量穩定性 |
<±3% |
<±5% |
<±3% |
<±3% |
<±3% |
<±3% |
<±3% |
<±3% |
|
光斑形狀 |
高斯 TEM00 |
高斯 TEM00 |
高斯 TEM00 |
高斯 TEM00 |
高斯 TEM00 |
高斯 TEM00 |
高斯 TEM00 |
高斯 TEM00 |
|
光束發散全角 @1/e2 水平方向 |
12±2 mrad |
5.2±1 mrad |
13±5mrad |
17±3mrad |
22±3mrad |
17±2.5mrad |
13±2mrad |
15±2mrad |
|
M2（4） |
<1.3 |
<1.3 |
<1.3 |
<1.3 |
<1.3 |
<1.3 |
<1.3 |
<1.3 |
|
光斑橢圓度（5） |
<1.3 |
<1.3 |
<1.3 |
<1.3 |
<1.3 |
<1.3 |
<1.2 |
<1.2 |
|
偏振 |
線性 |
橢圓(7) |
線性 |
線性 |
線性 |
線性 |
線性 |
線性 |
|
包裝尺寸 |
115x29x36mm |
145x42x36mm |
145x42x36mm |
145x42x36mm |
145x42x36mm |
145x42x36mm |
145x42x36mm |
145x42x36mm |
|
包裝重量 |
250g |
300g |
300g |
300g |
300g |
300g |
300g |
300g |
|
選項（表 p3）
|
None |
None |
F,M,S |
F,M,S |
F,M,S |
F,M,S |
F,M,S |
F,M,S |
|
注意事項 |
||||||||
|
(1) 使用 1Ghz 光電二極管和 1GHz/10GS/s 示波器測量。 (2) 使用 OPHIR 熱功率傳感器 (OPHIR 3A-FS-SH) 進行的測量 (3) 對于 < ± 3°C 和 < 3°C/小時的溫度變化，穩定性用熱量計測量 - 檢測器波段 [DC, 2Hz] (4) 平均平均值 M = √(XY)，X 和 Y 分別為橢圓的長軸和短軸 (5) 光束橢圓度計算為主軸遠場發散的比值 (6) 可選配準直光束 (7) 可選線性極化 |
||||||||
|
環境參數 |
||||||||
|
工作溫度 |
0-50°C |
|||||||
|
激光頭底板最高溫度 |
<50°C |
|||||||
|
最大功耗 |
<40W |
|||||||
|
激光頭熱損耗 |
<15W |
|||||||
|
儲存溫度 |
0-50°C |
|||||||
|
Shock of 11ms，根據IEC 68-2-27 |
25g |
|||||||
|
振動頻率 5Hz to 500Hz，根據 IEC 68-2-6 |
2g |
|||||||
|
證書 |
||||||||
|
激光器分類根據IEC60825-1:2007 |
3B |
|||||||
|
符合CDRH |
Yes, 與 -DR1 控制器一起使用 |
|||||||
|
ROHs |
Yes |
|||||||
|
可用的控制器類型 |
||||||||
|
SNP-300P-100 |
其他 SNP 激光器 |
類型 |
輸出功率 |
CDRH |
||||
|
MLC-05A-DR1 |
MLC-03A-DR1 |
Desktop |
100-240 V AC |
Yes |
||||
|
MLC-05A-MR1 |
MLC-03A-MR1 |
Module |
12 V DC |
No |
||||
|
MLC-05A-BR1 |
MLC-03A-BR1 |
Board |
12 V DC |
No |
||||
可選功能與附件：
多模光纖 (M)：聯系工廠了解可用性
單模光纖 (F)：聯系工廠了解可用性
同步輸出 (S)：聯系工廠了解可用性
SNP High Performances IR Microchip Series主要特點：
重復率高達130 kHz
低至600 ps 的超短脈沖
多千瓦峰值功率
出色的光束質量TEM00，M2<1.2
高效、風冷
密封包裝，使用壽命極長
相關圖片：
CDRH激光頭的機械圖：SNP-18E-100，SNP-20F-100，SNP-50F-100，SNP-130F-100，SNP-200P-100，SNP-300P-100

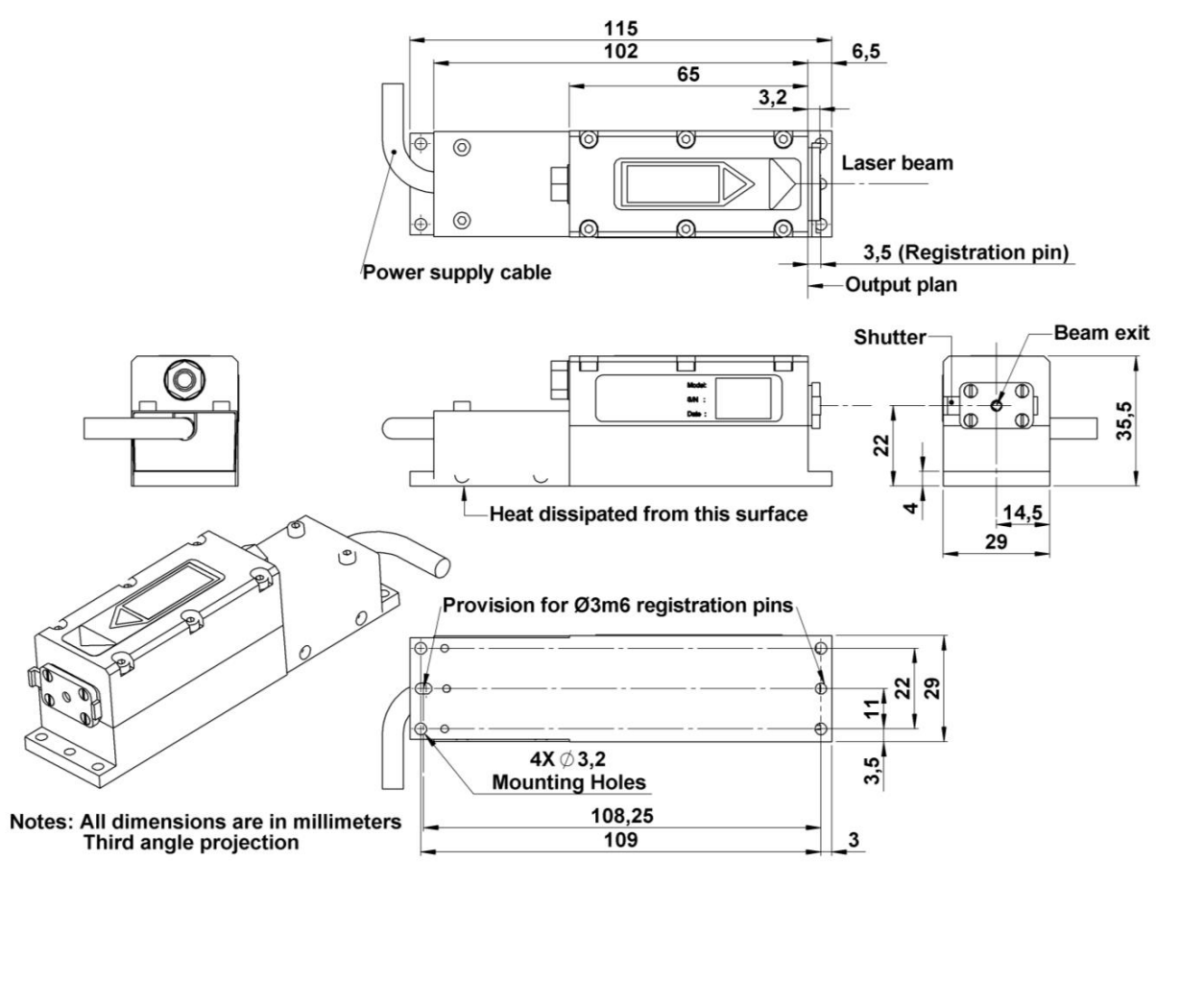

CDRH 激光頭機械圖：SNP-08E-100
應用：
材料加工:成本效益
打標解決方案:石墨化
儀表:測距、差分吸收激光雷達、超連續生成、分布式溫度傳感、拉曼光譜
生物光子學、納米外科、蛋白質交聯
