水冷卻型超低溫制冷設備



奧地利CryoSpectra公司生產的超低溫制冷設備是一款設計緊湊的高功率循環冷卻器，其低溫、高冷卻性能主要應用于高功率激光器。獨特的閉環冷卻特征保證其免維護，由制冷機主機、靈活的連接線和特殊的制冷頭組成。制冷頭配有真空法蘭，可直接與組裝在高功率激光器里的晶體熱源相連，保證激光器內無振動。超低溫制冷設備主要包括風冷卻型超低溫制冷器、水冷卻型超低溫制冷器和客戶定制型超低溫制冷器。其中水冷卻型超低溫制冷器主要有九大型號： K170020W、K130075W、K130100W、K130150W、K130250W、K130500W、K110075W、K110150W和K110300W



水冷卻型超低溫制冷器技術參數：

K170系列技術參數：

型號

K170020W

K170040W

最大制冷量

20 W @ 170 K

40 W @ 170 K

溫度范圍

160 K - 170 K

160 K - 170 K

冷卻時間

20分鐘

20分鐘

最大噪音

51 dB(A) @ 1 m

52 dB(A) @ 1 m

制冷機主機重量

17 kg

25 kg

制冷機主機尺寸
(L*W*H)

0.36mx 0.33mx 0.35m

0.37mx0.32mx0.35m

冷卻頭規格

CFF–40： 重量0.645kg,表面鍍金、拋光，適用真空度10-12mbar
KF–50： 重量0.450kg,表面鍍金、拋光，適用真空度10-7mbar

功率

單相 AC 220 V-240 V 50 Hz, typ. 540 W
或單相 AC 208 V-230 V 60 Hz, typ. 540 W

單相 AC 220 V-240 V 50 Hz, typ. 590 W
或單相 AC 208 V-230 V 60 Hz，typ. 590 W

冷卻線規格

2.5 m

2.5 m

最小彎曲半徑

0.3 m

0.3 m

應用

激光晶體冷卻，
大功率激光器，
CEP穩定激光器系統，
鈦寶石幾個毫焦耳或幾個千赫茲放大系統，
量子級聯激光器，
低溫泵。



K130系列技術參數：

型號

K130075W

K130100W

K130150W

最大制冷量

75W @ 130 K

100 W @ 130 K

150 W @ 130 K

溫度范圍

100 K - 130 K

100 K - 130 K

100 K - 130 K

冷卻時間

20分鐘

20分鐘

20分鐘

最大噪音

56 dB(A) @ 1 m

57 dB(A) @ 1 m

59 dB(A) @ 1 m

制冷機主機重量

42 kg

45 kg

48 kg

制冷機主機尺寸
(L*W*H)

0.57mx0.42mx0.40m

0.57mx0.42mx0.40m

0.57mx0.42mx0.40m

冷卻頭規格

CFF–40： 重量0.645kg,表面鍍金、拋光，適用真空度10-12mbar
KF–50： 重量0.450kg,表面鍍金、拋光，適用真空度10-7mbar

功率

單相 AC 220 V-240 V 50 Hz,

typ. 750 W
或

單相 AC 208 V-230 V 60 Hz,

typ. 750 W

單相 AC 220 V-240 V 50 Hz,

typ. 1000 W
或

單相 AC 208 V-230 V 60 Hz,

typ. 1000 W

單相 AC 220 V-240 V 50 Hz,

typ. 1600 W
或

單相 AC 208 V-230 V 60 Hz,

typ. 1600 W

冷卻線規格

2.5m

2.5m

2.5 m

最小彎曲半徑

0.3 m

0.3 m

0.3 m

應用

激光晶體冷卻，
大功率激光器，
CEP穩定激光器系統，
鈦寶石幾個毫焦耳或幾個千赫茲放大系統，
量子級聯激光器，
低溫泵。



K130系列技術參數：

型號

K130250W

K130500W

K130750W

K1301000W

最大制冷量

250 W @ 130 K

500W @ 130 K

750 W @ 130 K

1000 W @ 130 K

溫度范圍

100 K - 130 K

100 K - 130 K

100 K - 130 K

100 K - 130 K

冷卻時間

20分鐘

20分鐘

20分鐘

30分鐘

最大噪音

62 dB(A) @ 1 m

64 dB(A) @ 1 m

65 dB(A) @ 1 m

65 dB(A) @ 1 m

制冷機主機重量

68 kg

87 kg

129 kg

134 kg

制冷機主機尺寸
(L*W*H)

0.59mx0.46mx0.48m

0.80mx0.44mx0.48m

0.82mx0.90mx0.58m

0.82mx0.90mx0.58m

冷卻頭規格

CFF–40： 重量0.980kg,表面鍍金、拋光，適用真空度10-12mbar
KF–50： 重量0.790kg,表面鍍金、拋光，適用真空度10-7mbar

CFF–40： 重量0.645kg,表面鍍金、拋光，適用真空度10-12mbar
KF–50： 重量0.450kg,表面鍍金、拋光，適用真空度10-7mbar

功率

單相 AC 220 V-240 V

50Hz,

typ. 2900 W
或單相 AC 208 V-230 V 60 Hz,

typ. 2900 W

三相 AC 380-420 V

50Hz,

typ. 5800 W
或三相 AC 380 V-420 V 60 Hz,

typ. 5800 W

三相 AC 380-420 V

50Hz,

typ. 7300 W
或三相 AC 380 V-420 V 60 Hz,

typ. 7300 W

三相 AC 380-420 V

50Hz,

typ. 7300 W
或三相 AC 380 V-420 V 60 Hz,

typ. 7300 W

冷卻線規格

3 m

3 m

3 m

3 m

最小彎曲半徑

0.4 m

0.4 m

0.3 m

0.3 m

應用

激光晶體冷卻，
大功率激光器，
CEP穩定激光器系統，
鈦寶石幾個毫焦耳或幾個千赫茲放大系統，
量子級聯激光器，
低溫泵。



K110系列技術參數：

型號

K110075W

K110150W

K110300W

K110600W

最大制冷量

75 W @ 110 K

150W @ 110 K

300W @ 110 K

600W @ 110 K

溫度范圍

90 K - 110 K

90 K - 110 K

90 K - 110 K

90 K - 110 K

冷卻時間

20分鐘

20分鐘

20分鐘

20分鐘

最大噪音

59 dB(A) @ 1 m

62 dB(A) @ 1 m

64 dB(A) @ 1 m

64 dB(A) @ 1 m

制冷機主機重量

47 kg

67 kg

85 kg

136 kg

制冷機主機尺寸
(L*W*H)

0.57mx0.42mx0.40m

0.59mx0.46mx0.48m

0.80mx0.44mx0.48m

0.82mx0.90mx0.58m

冷卻頭規格

CFF–40： 重量0.980kg,表面鍍金、拋光，適用真空度10-12mbar
KF–50： 重量0.790kg,表面鍍金、拋光，適用真空度10-7mbar

功率

單相 AC 220-240 V

50 Hz,

typ. 1600W

或單相 AC 208 V-230 V 60 Hz,

typ. 1600 W

單相 AC 220-240 V

50 Hz,

typ. 2900 W
或單相 AC 208 V-230 V 60 Hz,

typ. 2900 W

三相 AC 380 V-420 V 50 Hz,

typ. 5800 W
或三相 AC 380V-420 V 60 Hz,

typ. 5800 W

三相 AC 380 V-420 V 50 Hz,

typ. 5800 W
或三相 AC 380V-420 V 60 Hz,

typ. 5800 W

冷卻線規格

2.5 m

3 m

3 m

3 m

最小彎曲半徑

0.3 m

0.4 m

0.4 m

0.4 m

應用

激光晶體冷卻，
大功率激光器，
CEP穩定激光器系統，
鈦寶石幾個毫焦耳或幾個千赫茲放大系統，
量子級聯激光器，
低溫泵。



K100系列技術參數：

型號

K100075W

K100100W

K100150W

K100300W

K100500W

最大制冷量

75 W @ 100 K

100W @ 110 K

150W @ 110 K

300W @ 110 K

500W @ 110 K

溫度范圍

90 K - 100 K

90 K - 110 K

90 K - 110 K

90 K - 110 K

90 K - 110 K

冷卻時間

20分鐘

20分鐘

20分鐘

20分鐘

20分鐘

最大噪音

59 dB(A) @ 1 m

59 dB(A) @ 1 m

59 dB(A) @ 1 m

64 dB(A) @ 1 m

64 dB(A) @ 1 m

制冷機主機重量

49 kg

55 kg

69 kg

85 kg

137 kg

制冷機主機尺寸
(L*W*H)

0.66mx0.51mx0.48m



0.82mx0.90mx0.58m



冷卻頭規格

CFF–40： 重量0.645kg,表面鍍金、拋光，

適用真空度10-12mbar
KF–50： 重量0.450kg,表面鍍金、拋光，

適用真空度10-7mbar

功率

單相 AC 220-240 V 50 Hz,typ. 1700W

或

單相 AC 208 V-230 V 60 Hz,typ. 1700 W

單相 AC 220-240 V 50 Hz,typ. 2200 W
或

單相 AC 208 V-230 V 60 Hz, typ. 2200 W

單相 AC 220-240 V 50 Hz,typ. 2500 W
或

單相AC208V-230 V 60 Hz, typ. 2500 W

三相 AC 380 V-420 V 50 Hz,

typ. 5800 W
或三相 AC 380 V-420 V 60 Hz,

typ. 5800 W

三相 AC 380 V-420 V 50 Hz,

typ. 6400 W
或三相 AC 380 V-420 V 60 Hz,

typ. 6400 W

冷卻線規格

2.5 m

2.5 m

2.5 m

3 m

3 m

最小彎曲半徑

0.3 m

0.3 m

0.3 m

0.4 m

0.3 m

應用

激光晶體冷卻，
大功率激光器，
CEP穩定激光器系統，
鈦寶石幾個毫焦耳或幾個千赫茲放大系統，
量子級聯激光器，
低溫泵。



K090系列技術參數：

型號

K90100W

K90150W

K90200W

K90300W

最大制冷量

100W @ 110 K

150W @ 110 K

200W @ 110 K

300W @ 110 K

溫度范圍

75 K - 90 K

75 K - 90 K

75 K - 90 K

75 K - 90 K

冷卻時間

20分鐘

20分鐘

20分鐘

30分鐘

最大噪音

60 dB(A) @ 1 m

61 dB(A) @ 1 m

63 dB(A) @ 1 m

63 dB(A) @ 1 m

制冷機主機重量

91 kg

129 kg

132 kg

139 kg

制冷機主機尺寸
(L*W*H)

0.78mx0.68mx0.58m

0.82mx0.90mx0.58m

冷卻頭規格

CFF–40： 重量0.645kg,表面鍍金、拋光，適用真空度10-12mbar
KF–50： 重量0.45kg,表面鍍金、拋光，適用真空度10-7mbar

功率

三相 AC 380 V-420 V

50 Hz, typ. 3600 W
或

三相 AC 380 V-420 V

60 Hz, typ. 3600 W

三相 AC 380 V-420 V

50 Hz, typ. 4900 W
或

三相 AC 380 V-420 V

60 Hz, typ. 4900 W

三相 AC 380 V-420 V 50 Hz, typ. 5500 W
或

三相 AC 380 V-420 V 60 Hz, typ. 5500 W

三相 AC 380 V-420 V 50 Hz, typ. 6300 W
或

三相 AC 380 V-420 V 60 Hz, typ. 6300 W

冷卻線規格

3.0 m

3 m

3 m

3 m

最小彎曲半徑

0.3 m

0.3 m

0.3 m

0.3 m

應用

激光晶體冷卻，
大功率激光器，
CEP穩定激光器系統，
鈦寶石幾個毫焦耳或幾個千赫茲放大系統，
量子級聯激光器，
低溫泵。





相關圖片：

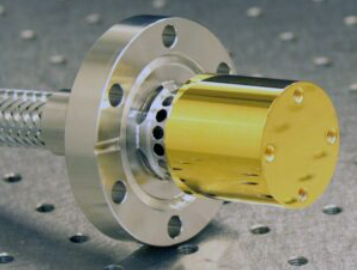

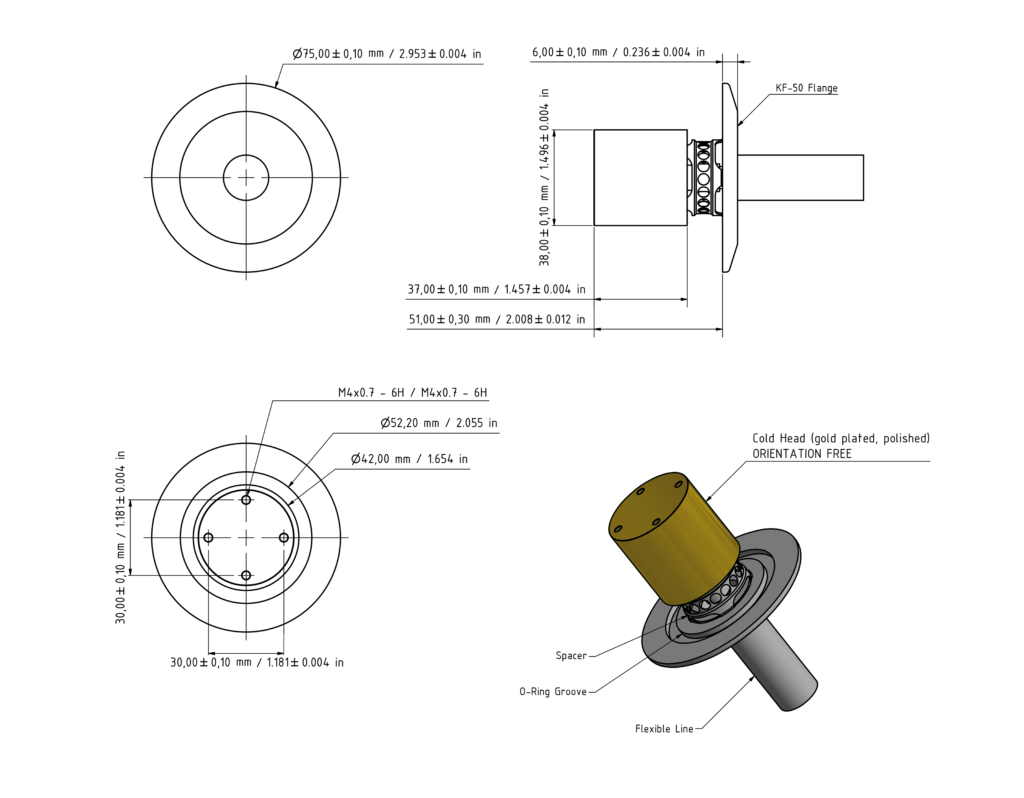

帶真空f(shuō)langeKF50 的標準冷頭單元

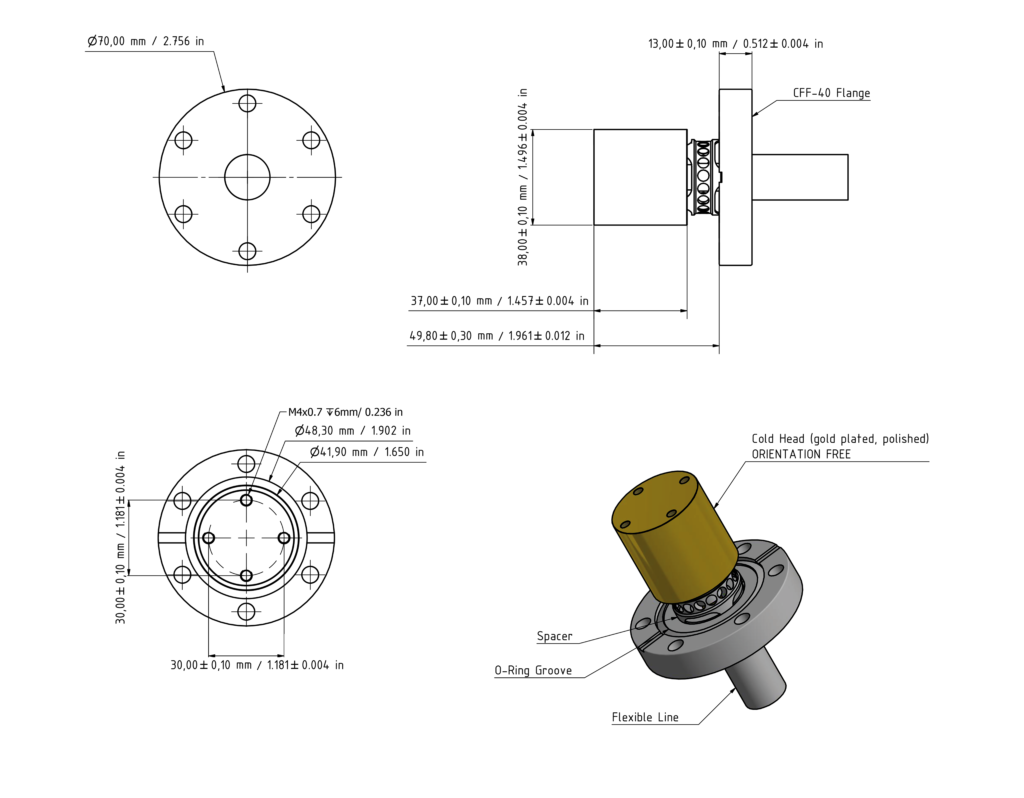

帶真空f(shuō)lange的標準冷頭裝置CFF40



帶真空f(shuō)lange的標準冷頭裝置CFF40



關于奧地利CryoSpectra公司：

奧地利CryoSpectra公司位于維也納，專門致力于低振動超低溫制冷設備的開發在著名的FemtoLasers公司的飛秒放大器之中，鈦寶石晶體工作于很低的溫度，該超低溫制冷設備正是奧地利CryoSpectra公司提供的。奧地利CryoSpectra公司還向如Amplitude Technologies公司等TW級鈦寶石激光器系統制造商提供超低溫制冷設備。 奧地利CryoSpectra公司所用的制冷劑為特殊的混合液態氣體，制冷溫度在100-130K，目前制冷功率達到300W。和其他用液氦作為制冷劑的同類制冷設備和技術相比，奧地CryoSpectra公司所用的制冷劑工作于連續狀態，因而沒有振動，稱為無振動超低溫制冷器。液氦為制冷劑做成的制冷器由于是制冷器為脈沖噴射方式運行，振動和噪聲很大。這對于鈦寶石飛秒激光器系統是很大的弊病。CryoSpectra公司的無振動超低溫制冷器中制冷劑為終身設計壽命，無需更換制冷劑。制冷器本身有風冷卻和水冷卻兩種，如果是水冷卻，需要的冷卻水流量很低，如150W的機型只需3l/分鐘。該制冷器開機即可使用，無需安裝調整和維護。體積也很小，主機可以放在平臺下面。
