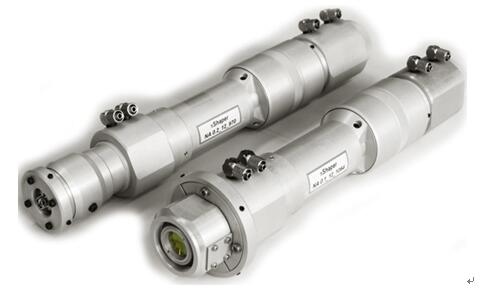

光纖耦合整形器：πShaper NA 0.1 _12/NA 0.2_12
高效準直光束整形器系列，可以將光纖耦合DPSS與半導體激光器、光纖激光器的發散高斯光束轉換為準直的平頂光束的。這些獨特的工具將發散的高斯激光束TEM00和多模轉換成準直的平頂、超高斯或逆高斯光束，其效率接近100%。組合在一個裝置中的功能：準直和光束整形。π整形器產生低發散的準直平頂光束，因此所得到的輪廓在大的工作距離上保持穩定，用傳統的成像光學器件很容易操縱和重新調整光束尺寸，并產生必要尺寸的圓形和線狀光斑。可用于高功率（＞0，5kW）光纖激光器，光纖耦合DPSS或二極管激光器。提供與標準工業纖維連接器的兼容性。
技術參數
|
πShaper NA 0.1 _12/NA 0.2_12 參數 |
|||||||||
|
輸入光束 |
1、類似高斯的TEM00或者多模激光光束2、發散的 |
||||||||
|
輸出光束 |
1、 準直的2、平頂?shù)模ㄆ秸?lt;5%）,超高斯3、高陡邊緣 |
||||||||
|
其他特征 |
1、焦距50mm 2、適用于高功率光纖耦合TEM00和多模DPSS、二極管激光器和光纖激光器3、無內部聚焦4、長工作距離5、水冷，（功率>500W可選）6、保護窗口（可選） |
||||||||
|
參數 |
|||||||||
|
模式 |
輸入光 NA 1/e2 |
輸出光 直徑mm （FWHM） |
光譜范圍 nm |
三維mm |
質量，g |
應用 |
|||
|
直徑 |
長 |
||||||||
|
NA 0.1 _12 |
|||||||||
|
NA0.06_12_1064 |
0.06-0.065 |
12.0 |
1020-1100 |
49/63* |
295* |
700* |
光纖耦合二極管激光器（TEM00和多模） |
||
|
NA0.1_12_1064 |
0.1-0.11 |
12.2 |
1020-1100 |
49/63* |
295* |
700* |
光纖laser、光纖耦合DPSS |
||
|
NA0.1_12_1550 |
0.1-0.11 |
12.4 |
1500-1600 |
49/63* |
295* |
700* |
光纖、二極管激光器 |
||
|
NA0.1_12_325 |
0.122 |
10.8 |
300-355 |
49 |
270 |
550 |
UV激光器 |
||
|
NA 0.2_12 |
|||||||||
|
NA0.2_12_808 |
0.18-0.2 |
12.3 |
780-840 |
49 |
315** |
650** |
光纖耦合二極管激光器（TEM00和多模） |
||
|
NA0.2_12_970 |
0.18-0.2 |
12.3 |
930-1020 |
49 |
315** |
650** |
|||
|
NA0.2_12_1064 |
0.18-0.2 |
12.3 |
1020-1100 |
49 |
315** |
650** |
光纖laser、光纖耦合DPSS |
||
應用：
焊接
硬化
包層
激光泵浦
顯示器制作技術
其他材料的加工技術
光束整形器

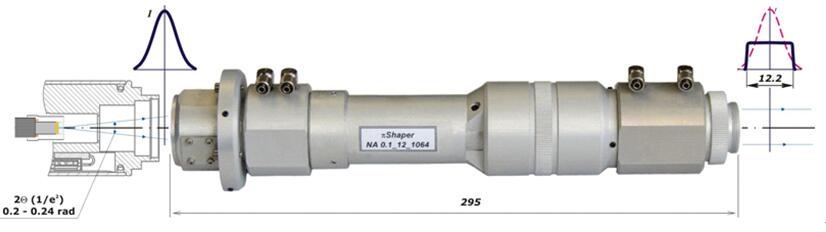

原理
Spectral correspondence
關于ADLOPTICA公司：
德國ADLOPTICA公司是從原Moltech公司分離出來的公司，專門經營光束整形器業務。光束整形器（或稱光束勻化器）可以將高斯能量分布的激光光束，整形勻化為平頂分布，應用于激光科研和加工領域。piShaper和Focal-piShaper是ADLOPTICA 公司的注冊商標。iShaper應用于要求平頂?shù)臏?zhǔn)直光束的應用Focal-piShaper則應用于聚焦后焦斑和焦面為平頂?shù)墓I(yè)應用。piShaper和Focal-piShaper已經被大量使用，效果毋庸置疑！
