光束整形器: CO2 πShaper Series
利用這些獨特的工具，可以將類似高斯的單?；蚨嗄＜す夤馐D(zhuǎn)換為光強分布為準直平頂?shù)墓馐?，且具有接?00%的轉換效率。πshaper產生的準直平頂光束具有一個大的工作距離。這使得能夠用常規成像光學元件對光束進行操作和改變光束光斑大小。幾乎相同的有效尺寸的輸入和輸出光束讓它易于集成在應用程序中。最初設計為消色差光學系統的πshaper可以與各種激光器同時工作。開發了基于二氧化碳（CO2）激光器的應用，這種光束整形系統開辟了新的機會來改善材料的加工技術。
技術參數
|
CO2 piShaper Series的共同參數 |
|
|
輸入光束 |
1、準直的2、類似高斯的單?；蚨嗄＜す夤馐?/span> |
|
輸出光束 |
1、準直的2、平頂光（平整度<5%）3、邊緣具有較高的坡度 |
|
其他特征 |
1、透鏡材料ZnSe 2、結構緊湊3、長工作距離 |
|
應用 |
CO2，CO, 量子級聯激光器，MWIR或LWIR激光器 |
特點
|
|
pShaper 7_7 |
p Shaper 12_12 |
|
|
輸入光束 |
直徑7mm (1/e2) |
直徑12mm (1/e2) |
|
|
輸出光束 |
直徑7mm |
直徑12mm |
|
|
外形尺寸 |
直徑39mm 長度135mm |
直徑49mm 長度271mm |
|
|
重量 |
250 g |
560 g |
|
|
Mounting |
M27x1 |
輸入：外部螺紋M27x1 輸出：外部螺紋M33x1 Adaptor M33x1 -> M27x1（Outer） |
|
光譜版本
|
型號 |
_10.6 |
_9.4 |
_5.1 |
|
最佳光譜范圍，nm |
10000 - 11000 |
9000-10000 |
5000-5500 |
應用：
金屬與塑料的焊接
雕刻
印刷
材料加工
切割
熔覆

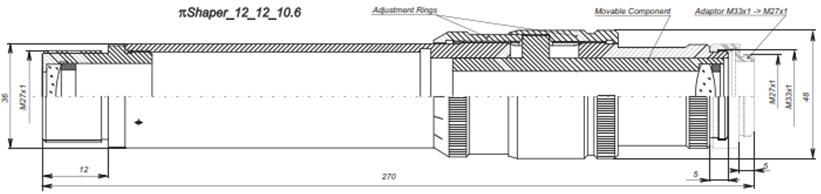

尺寸

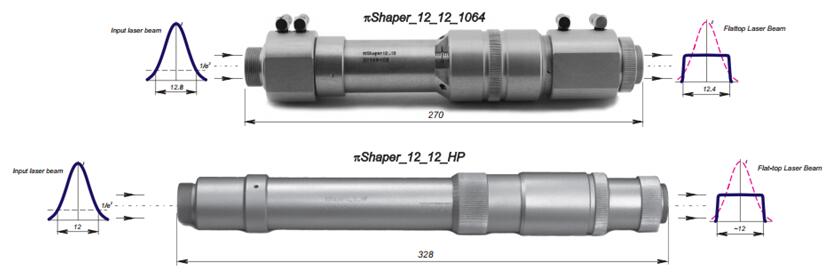

piShaper原理：可以將高斯能量分布的平行光束整形為平臺分布

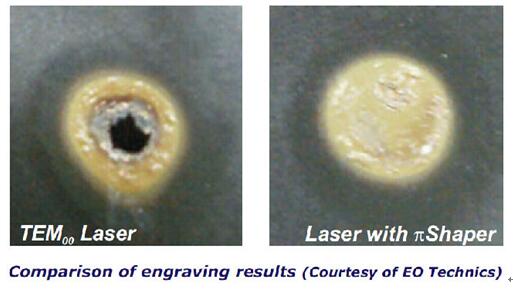

對比

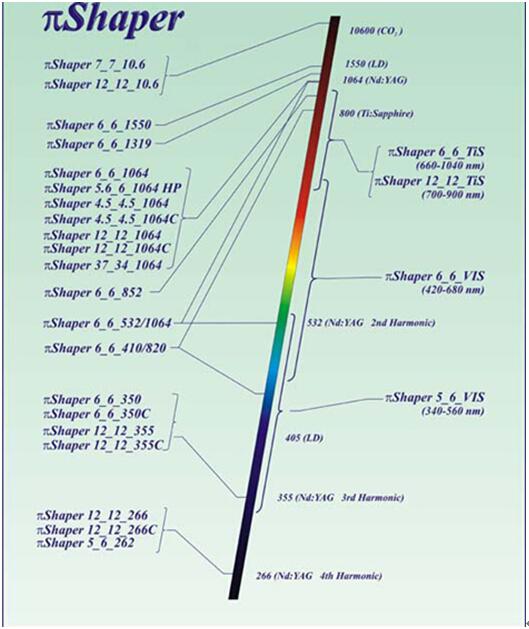

Spectral correspondence
關于ADLOPTICA公司：
德國ADLOPTICA公司是從原Moltech公司分離出來的公司，專門經營光束整形器業務。光束整形器（或稱光束勻化器）可以將高斯能量分布的激光光束，整形勻化為平頂分布，應用于激光科研和加工領域。piShaper和Focal-piShaper是ADLOPTICA 公司的注冊商標。iShaper應用于要求平頂?shù)臏?zhǔn)直光束的應用Focal-piShaper則應用于聚焦后焦斑和焦面為平頂?shù)墓I(yè)應用。piShaper和Focal-piShaper已經被大量使用，效果毋庸置疑！
