時域太赫茲光譜儀: HASSP-THz

時域太赫茲光譜儀HASSP-THz是Laser Quantum公司（原GigaOptics公司）研制的基于1GHz雙鈦寶石飛秒振蕩器異步光學采樣技術的THz光譜儀交鑰匙系統。該系統光譜范圍覆蓋6THz，60dB的峰值動態范圍采用時間在一分鐘以內。異步光學采樣技術（ASOPS）技術無需機械延遲掃描，采樣速度高達10KHz！

應用

1. THz發射光譜
HASSP-THz應用于高精密，高光譜分辨率簡單易用的THz透射光譜科研研究應用。ASOPS的原理決定了他不用機械式延遲導軌，不用去確定零時間點。無機械誤差和超高重復頻率使得該系統可以保證極高的測量精度和高分辨率。

2. THz動態過程研究
HASSP-THz 1GHz分辨率時每秒數據采樣速度高達10000個光譜！這這樣的超快采用速度可以應用于動態過程THz研究和快速變化的環境下THz研究。

3. THz成像應用

時域太赫茲光譜儀HASSP-THz技術指標：

HASSP-THz技術原理
HASSP-THz采用同步高速光學采用（ASOPS）原理。高速ASOPA可以同時實現高掃頻速度和高頻率分辨。這在傳統單飛秒振蕩器加機械掃描延遲線的時域測量系統是不可能實現的。高速ASOPS用兩臺獨立的1GHz重復頻率的飛秒振蕩器分別作為泵浦光和探測光。給這兩個脈沖存設定微小的頻率頻率差△fR =10KHz(對GaP 為2KHz)，則泵浦光和探測光△fR相位差在0-1ns(對應1GHz)內自動高速相位掃描，掃描頻率為10KHz在此機械式掃描延遲線不再需要了。

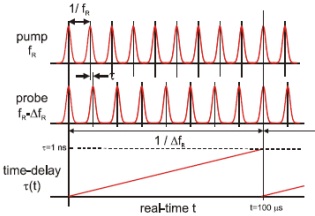

如圖，泵浦光和探測光存在微小的頻率差△fR，在此fR=1GHz, 1/fR=1ns., 1/△fR=10KHz，完成掃描的時間100us，對于重復頻率100MHz的雙飛秒激光器，如果完成掃描的時間還是100μs，則掃描頻率f=1KHz。而機械快掃描延遲線的掃描頻率在20Hz


HASSP-THz系統構成：

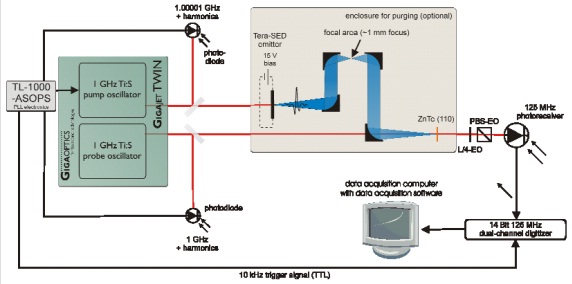

HASSP-THz由集成于一個面包板上的各個系統和部件構成，如上圖，包括：

1. GigaJet TWIN 雙飛秒振蕩器
GigaJet TWIN包含兩臺GigaJet 20 重復頻率1GHz飛秒振蕩器。這兩臺飛秒振蕩器由振蕩器外外置的高品質低噪聲連續532nm固體激光器泵浦，輸出平均功率800mW，脈寬小于30fs. 該雙飛秒振蕩器分別作為泵浦光和探測光。

2. TL-1000-ASOPA 重復頻率偏振穩定單元
該單元用來穩定和設置泵浦光頻束和探測光頻束之間的頻率偏置量+10KHz（+2KHz GaP），滿足高速ASOPS的要求。系統的時間分辨率優于60fs(通常會達到45fs). TL-1000-ASOPS還提供一個該頻率差的TTL觸發信號給數據采集器件。

3. Tera-SED 3。 大面積THz發射器（天線）
泵浦光振蕩器光脈沖激發Tera-SED 3 大面積THz發射器（天線）從而產生THz射線到該時域光譜系統。

4. THz作用區域和電光探測器。
提供THz發射器生產的THz射線經過離軸拋物面鏡整形和傳導到110晶相的ZnTe晶體探測器（GaP可選）。在這種典型的結構中，THz射線被聚焦到焦點為0.5mm大小并通過樣品區，測量透射光。THz射線通過的區域被盡可能的提純的水蒸氣最小化。被用于光電探測的探測光脈沖由光電探測晶體探測THz區域。該系統使用PR130作為光電探測器。

5. 數據采集板和HASSP軟件
PR130光電探測器信號被一個14為數字轉化板轉化為數字信號并按125MS/s采用。數據采集板由TL-1000-ASOPS提供的方波信號觸發，或由同步于時間延遲掃頻光脈沖的可調光學觸發信號來觸發。實時刻度被轉化成時間延遲刻度τ(t)


關于英國Laser Quantum公司

Laser Quantum公司位于英國柴郡，是英國最大的激光器制造商，現有員工120人，連續20年向全球科研和工業市場提供連續激光器、超快激光器和振蕩器。連續激光器功率高達16W。Laser Quantum公司獨特的二極管泵浦固體激光器（DPSS）和超快激光器涵蓋MHz 和GHz范圍。Laser Quantum公司的DPL激光器以O(shè)EM方式被很多著名公司選用，如法國JY公司的拉曼光譜儀。 2012年11月Laser Quantum公司宣布收購德國Gigaoptics公司。Gigaoptics公司是全球GHz 超快振蕩器和激光器的領導者。
