單頻連續鈦寶石激光器:SolsTis
屢獲殊榮的SolsTiS 是新一代連續單頻鈦藍寶石激光器，旨在滿足追求高性能、易用性、系統靈活性和可靠性的先驅科學家的需求。這種全自動、緊湊的系統具有完全密封、免校準的腔體，可免維護、前所未有的調諧范圍、無與倫比的功率以及極窄的線寬、低噪聲輸出。SolsTiS 具有高達 6W 的高功率輸出、線寬 <50 kHz 和小于 0.05% 的幅度噪聲選項。SolsTiS 可定制，讓您能夠指定線寬、輸出功率和波長范圍?？商峁┩耆傻母郊?，例如光束傳感器和光纖耦合。
SolsTis技術參數：
|
型號 |
輸出功率(W) |
||||
|
SolsTiS 5000 |
>5.0 |
||||
|
SolsTiS 4000 |
>4.0 |
||||
|
SolsTiS 3000 |
>3.0 |
||||
|
SolsTiS 2000 |
>2.0 |
||||
|
SolsTiS 1600 |
>1.6 |
||||
|
SolsTiS 500 |
>0.5 |
||||
|
調諧范圍 (nm) |
-XS |
-R |
-F |
-XF |
-XL |
|
SolsTiS 5000 |
|
725-875 |
725-960 |
|
850-1050 |
|
SolsTiS 4000 |
670-710 |
725-875 |
725-975 |
700-1000 |
850-1050 |
|
SolsTiS 2000 and 3000 |
|
725-875 |
725-975 |
700-1000 |
850-1030 |
|
SolsTiS 1600 |
|
725-875 |
725-975 |
700-1000 |
|
|
SolsTiS 500 |
|
725-875 |
725-975 |
|
|
|
線寬 |
|||||
|
SolsTiS SRX (掃描基準腔) |
<50 kHz (未顯示參考腔) |
||||
|
SolsTiS PSX (無源激光諧振腔) |
<100 kHz |
||||
|
SolsTiS LX (Etalon Lock) |
<5 MHz |
||||
|
SolsTiS PX (Passive Etalon) |
<5 MHz |
||||
|
SolsTiS BRF (BRF Only) |
<20 GHz |
||||
|
掃描范圍 |
> 25 GHz，在 ~ 780 nm 處測量，提供 TeraScan 選項 |
||||
|
幅度噪聲 |
<0.075% RMS 包括泵噪聲，以正交方式添加 (10 Hz - 10 MHz) |
||||
|
空間模式 |
TEM00 (M2< 1.1) |
||||
|
光束半徑 |
<0.4 mm，1/e2 強度（標稱，在輸出端口） |
||||
|
光束發散度 |
<1.5 mrad，遠場，半角 |
||||
|
極化 |
水平（泵浦和輸出光束） |
||||
|
激光頭尺寸 |
243.2 x 142 x 88 nm（9.57 x 6.8 x 3.5 英寸）， L x W x H |
||||
|
Ice Bloc 控制器尺寸 |
340 mm x Half Rack x 2U, L x W x H |
||||
|
交流電 |
90 - 264 VAC，最大 2.5 A |
||||
|
冷卻方式 |
提供閉環冷水機 |
||||
|
環境要求 |
工作溫度范圍：16-30°C |
||||
|
實驗室 |
最大相對濕度：80% 無冷凝，最高 30°C |
||||
SolsTis主要特點：
|
廣泛、持續的調整： |
從 700 - 1000 nm 連續調諧，使用單個光學組件，自定義波長范圍可用 <700 nm 或 >1000 nm?？蛇x的集成變頻模塊可以進一步擴展到 210nm – 4 μm。 |
|
超窄線寬： |
超窄線寬 <50 kHz 絕對線寬，可選擇通過外部超穩定參考實現赫茲級線寬?？傮w而言，SolsTiS 是最安靜、最穩定的 TiS 激光器，其自由運行線寬接近 50 kHz。 |
|
大功率： |
激光環形諧振腔中的定制低損耗光學器件可實現 >5 W 的輸出功率水平。擁有覆蓋 300 nm 的單個設備并沒有任何妥協，并且在調諧范圍的邊緣發現了特殊的功率水平。SHG 可以實現 >2.5 W 的高功率。 |
|
廣泛的連續掃描： |
連續、單模、高分辨率掃描超過 25 GHz，高達 300 nm（使用 TeraScan 選項）。自動將連續段拼接在一起，以實現超過 100 nm 的高分辨率掃描，具有高重復性和線性度。 |
|
定制、緊湊的設計： |
同類產品中最小的激光器。密封諧振器可消除灰塵污染并實現穩健、可靠的性能。材料最大限度地減少了振動和熱變化的影響，從而產生穩定的低頻漂移激光器。防潮系統和吹掃端口允許在大氣吸收過程中無故障運行。 |
|
全自動： |
通過 Web 界面或已發布的 TCP/IP 控件集實現波長調諧和鎖定的全自動?？蛇x擇使用第三方應用程序，例如 LabVIEW 和 MATLAB。諧振器元件也可通過外部電壓輸入進行有源反饋訪問。 |
|
超穩定輸出： |
相對強度噪聲為 0.075 % RMS 的超穩定輸出，在更長的時間范圍內具有出色的穩定性。腔體元件的自動鎖定允許長時間連續運行而不會中斷。 |
|
集成擴展： |
集成擴展模塊可用于將調諧范圍擴展從 210 nm --4000 nm。這些擴展模塊有基板固定和光束連接管，可封閉輸出的任何光束路徑。并提供光束電動拾取和光纖耦合輸出模塊。 |
相關圖片：

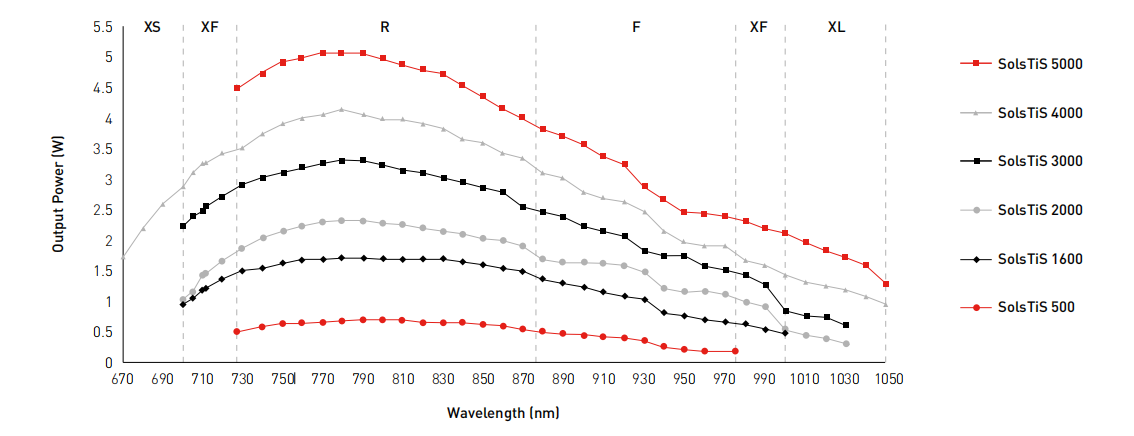

SOLSTIS 調諧曲線

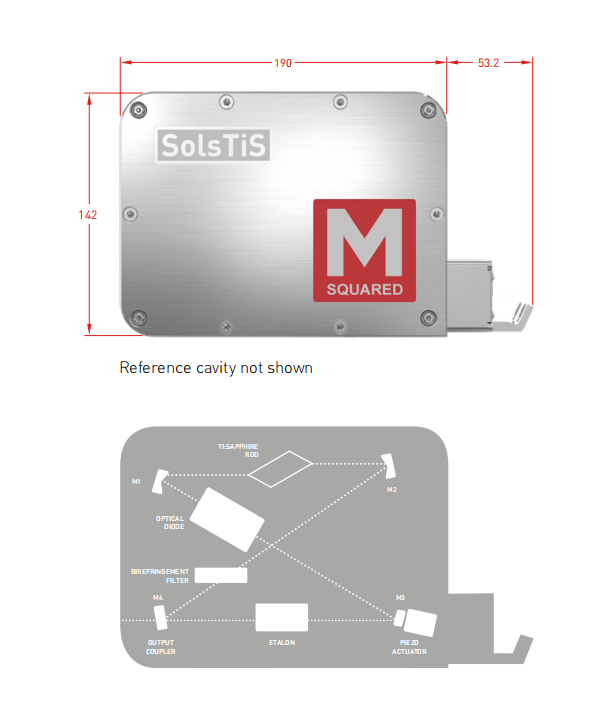

SolsTis尺寸
SolsTis原理圖
應用
原子/離子捕獲和冷卻
高分辨率光譜
擠壓光
量子光學
二維材料
色心
量子點
微諧振器
關于英國M Squared Lasers公司：
英國M Squared Lase公司依托英國圣.安德魯斯大學光子學中心，生產特色化的新一代的各種激光器和太赫茲（THz）系統。M Sqaured公司現有員工40人，其核心團隊有超過15年的鈦寶石激光器設計經驗。
