一體化皮秒光參量振蕩器：picoEmerald-S
隨著CARS和CRS用戶越來越多，致力于CARS和CRS的化學家和生物學家希望有一款更緊湊更易于的免維護的皮秒OPO,APE因此推出了新的全一體化的皮秒OPO--picoEmerald-s.
皮秒激光器 picoEmerald-s 輸出脈寬為 2 皮秒（其他持續時間可能)。波長在 700 至990 nm（信號光）和 1080 至 1950 nm（空閑光）的調諧范圍內完全自動調諧。picoEmerald-s還提供 1032 nm 的基本光束。用于在某些特定波長上進行快速光譜采集。。SRS 顯微鏡提供幾乎無背景的成像對比度。它允許基于拉曼光譜數據庫對樣品指紋區域進行簡單的光譜識別。CARS 相干反斯托克斯拉曼光譜（以及受激拉曼散射）無需標記即可產生高成像對比度。該技術涉及兩個激光束。CARS 對樣品的振動模式很敏感，可以將分子的振動對比可視化。樣本，甚至是活體，幾乎不受影響。
picoEmerald系列技術參數：
|
主要參數 |
|
|
類型 |
皮秒自動可調光源 |
|
1032 nm 波長 |
1032 ± 1.5 nm |
|
OPO 信號光波長 |
700 ... 990 nm |
|
OPO閑頻光波長 |
1080 ... 1950 nm |
|
1032 nm 功率 |
> 700 mW（根據要求定制版本） |
|
OPO 信號光功率 |
> 700 mW at 800 nm |
|
OPO閑頻光功率 |
> 400 mW at 1250 nm |
|
?ν OPO閑頻光- OPO Idler |
800 ... 9000 cm-1 |
|
?ν OPO 信號光 - Fundamental |
400 ... 4500 cm-1 |
|
脈寬 |
2 ps (others on request) |
|
重復頻率 |
80 MHz |
|
光譜線寬(信號光，1032 nm) |
10 cm-1 |
|
光束 |
|
|
光束診斷 |
集成信號波長、功率、帶寬、波束位置、時間重疊 |
|
指向穩定性 |
< 100 μrad per 100 nm |
|
M2 |
< 1.2 (OPO Signal), typ. 1.2 (1032 nm ) |
|
光斑橢圓度 |
< 10 % |
|
偏振 |
線性 / 水平 > 100:1 |
|
光束發散角 |
1.0 (± 0.2) mrad(at 800 nm and 1032 nm) |
|
出光口腰束直徑 |
1.2 (± 0.2) mm at 800 nm; 1.7 (± 0.2) mm at 1032 nm |
|
軟件 |
|
|
軟件和自動化 |
包括 |
|
波長掃描功能 |
開始/結束功能，用戶定義的保持時間，觸發功能，最大2 nm 步長，每波長約步長 5 秒 |
|
遠程控制 |
可通過 USB / 以太網 TCP/IP / Serial RS232 |
|
EOM 調制器（可選） |
|
|
內置調制器 EOM |
具有 10 MHz（或 20 MHz）調制頻率的諧振固定頻率的 EOM； 內置于 picoEmerald |
|

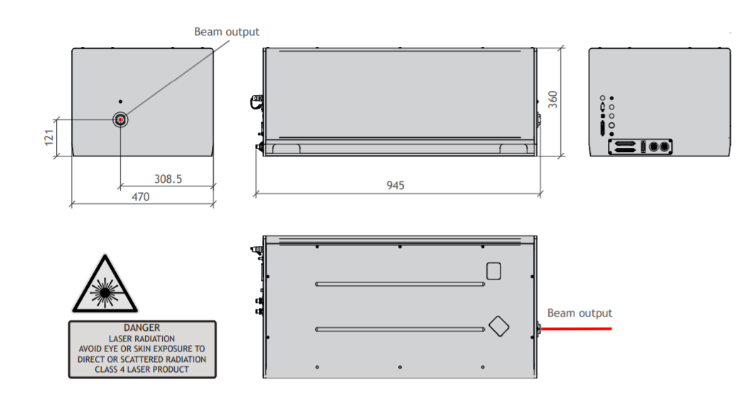

尺寸及電源 |
|
|
picoEmerald: |
945 mm x 360 mm x 470 mm, 98 kg |
|
電源 |
100 ... 240 V, 50 ... 60 Hz, max. 600 W (Setup incl. PC) |
可選功能和附件：
從 210 nm 到 10 μm 的波長擴展（由 SHG、THG、FHG 或 DFG 實現；例如 APE 的 HarmoniXX）
picoEmerald系列主要特點：
一臺設備實現受激拉曼散射 + 相干反斯托克斯拉曼光譜
用于補償顯微鏡色散的自動光學延遲管理
用于快速光譜采集的波長掃描/掃描功能
1032 nm 光束和信號光束的獨立功率控制
通過 LAN 接口遠程服務
相關圖片：
應用：
受激拉曼光譜 (SRS)
相干反斯托克斯拉曼光譜 (CARS)
振動探頭的 SRS 顯微鏡
二次諧波成像 (SHG)
泵浦探針光譜
表面增強超拉曼光譜 (SEHRS)
關于德國APE公司：
德國APE公司成立于1992年，位于柏林，是世界上最大的飛秒測量診斷儀器和超快光參量振蕩器的制造商。APE公司的自相關儀已經形成行業的標準，是最普及的飛秒脈寬測量儀器。APE是世界上最大的皮秒和飛秒光參量振蕩器（OPO）制造商！當今市場上很多著名的飛秒光參量振蕩器和皮光參量振蕩器其實是APE公司原產的。其中APE公司的皮秒OPO排他性的在非斯塔克斯拉曼光譜（CARS）領域取得成功！全世界有超過50個研究組在由APE公司的皮秒OPO做CARS和CRS（相干拉曼光譜）方面的研究。
