緊湊型自相關儀：Mini TPA/PD
德國APE公司的Mini 是免調諧自相關測量、緊湊尺寸和高靈敏度的完美結合。Mini 自相關器的占地面積僅為 160 x 220 x 155 毫米，非常適合空間有限的工作環境。Mini TPA 實現免調諧波長匹配，APE 提供一系列可更換的光學組件，范圍從 250 nm 的 UV 到 3200nm 的 IR，用于在極寬的波長范圍內進行靈敏測量。MiniPD 支持在共線和非共線測量模式之間快速輕松地切換，實現無調諧自相關測量。
Mini TPA/PD技術參數：
|
型號 |
Mini TPA |
Mini PD |
|
可測脈寬范圍 |
50 fs – 3.5 ps; 可選: 降低到35 fs |
50 fs -3.5 ps; 可選: 降低到10 fs |
|
可用的光學組件 |
TPA 型可交換光學組件 |
PD 型固定光學組件，不可更換 |
|

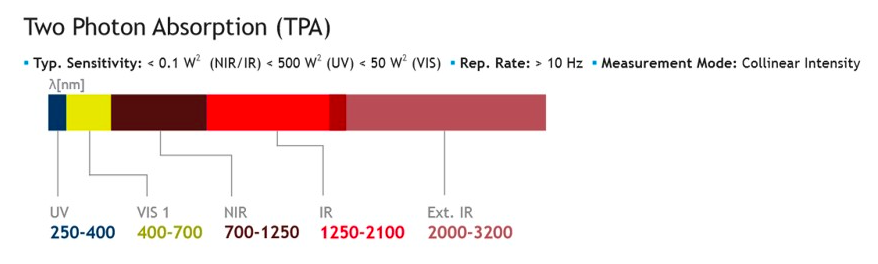

可測波長范圍 |
UV 250 -400 nm; |
VIS 1420 -550 nm; |
|
測量方式類型 |
共線強度 |
非共線強度，共線干涉 |
|
測量模式切換 |
No |
Yes |
|
靈敏度 |
根據光學設置，通常為0.1 W2; |
根據光學設置，通常為1 W2 |
|
SHG Tuning |
不需要 |
軟件輔助 |
|
最大輸入功率 |
3.5W 或 5 μJ |
0.5 W (例如振蕩器，代表率約為70 MHz)或5μJ(如放大系統) |
|
推薦的重復率 |
> 300 Hz; |
> 300 Hz |
|
尺寸 |
160 x 220 (or 140) x 155 mm (W/H/L) |
|
|
電源 |
95 ... 240 V, 50 ... 60 Hz, 60 W |
|
可選功能和可選項：
用于Mini TPA的短脈沖 (35 fs)
用于Mini PD的短脈沖 (< 20 fs)
ShortPulse附件，可測20-50fs
輸入偏振璇光片
光纖輸入波長選項：1050-1600nm, 600-1050nm, 400-600
輸入接口： FC/PC, FC/APC, SMA
Mini TPA/PD主要特點：
光譜覆蓋范圍從 340 nm 到 3200 nm 的各種光學組件
使用 Mini TPA 進行無互相關的 UV 測量
使用 Mini PD 進行低至 10 fs 的短脈沖測量
緊湊的設計，最小的空間要求和最大的便攜性
超精準的延遲分辨率
Gaussian、Sech2 和 Lorentzian 擬合例程
包括軟件和USB接口
帶有標準化命令集的 TCP/IP 遠程控制，便于編程
NIST 可溯源校準
鋁制手提箱
相關圖片：
關于德國APE公司：
德國APE公司成立于1992年，位于柏林，是世界上最大的飛秒測量診斷儀器和超快光參量振蕩器的制造商。APE公司的自相關儀已經形成行業的標準，是最普及的飛秒脈寬測量?jī)x器。APE是世界上最大的皮秒和飛秒光參量振蕩器（OPO）制造商！當今市場上很多著名的飛秒光參量振蕩器和皮光參量振蕩器其實是APE公司原產的。其中APE公司的皮秒OPO排他性的在非斯塔克斯拉曼光譜（CARS）領域取得成功！全世界有超過50個研究組在由APE公司的皮秒OPO做CARS和CRS（相干拉曼光譜）方面的研究。
