自相關儀：pulseCheck
PulseCheck 是APE公司自相關儀最主要的型號。PulseCheck 自相關儀已經形成行業的標準，是最普及的飛秒脈寬測量儀器。既能測量飛秒激光器脈寬又能測量皮秒激光器脈寬，且其波長范圍廣，可覆蓋200nm到12um的范圍。
pulseCheck技術參數：
|
型號 |
pulseCheck NX 50 |
pulseCheck NX 150 |
pulseCheck SM2000 |
|
可測脈寬范圍 |
5 fs - 15 ps |
10 fs - 40 ps |
20 fs - 500 ps |
|
可測波長范圍 |

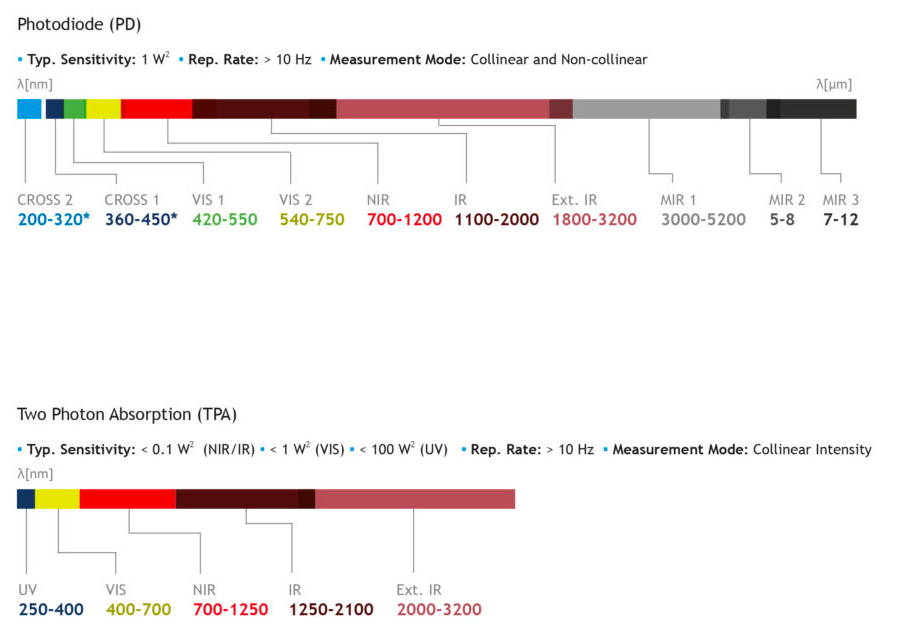

200 nm - 12 μm， 取決于Optics Set |
200 nm - 12 μm， 取決于Optics Set |
200 nm - 12 μm， 取決于Optics Set |
|
延遲分辨率 |
50as |
200as |
1fs |
|
刷新率 |
10Hz |
7.5Hz |
120ps/s |
|
靈敏度 |
通常為 1 ... 10-6 W2 ， 取決于Optics Set |
通常為 1 ... 10-6 W2 ， 取決于Optics Set |
通常為 1 ... 10-6 W2 ， 取決于Optics Set |
|
脈沖重復頻率 |
PD、TPA：10 Hz 及以上； |
PD、TPA：10 Hz 及以上； |
PD、TPA：1 Hz 及以上； |
|
探測器類型 |
PMT, TPA, PD |
PMT, TPA, PD |
PMT, TPA, PD |
|
測量模式類型 |
PMT、PD：非共線強度、共線干涉； TPA：混合共線強度 |
PMT、PD：非共線強度、共線干涉； TPA：混合共線強度 |
PMT、PD：非共線強度、共線干涉； TPA：混合共線強度 |
|
相位匹配的 SHG 調諧 |
PMT/PD：自動； TPA：不適用 |
PMT/PD：自動； TPA：不適用 |
PMT/PD：自動； TPA：不適用 |
|
觸發模式 |
TTL，f < 50 kHz； |
TTL，f < 50 kHz； |
TTL，1< f < 10 kHz； |
|
輸入偏振 |
線性水平、垂直可作為選項 |
線性水平、垂直可作為選項 |
線性水平、垂直可作為選項 |
|
輸入光束耦合 |
自由空間（6mm）；選項：光纖耦合FC/PC、FC/APC、SMA |
自由空間（6mm）；選項：光纖耦合FC/PC、FC/APC、SMA |
自由空間（6mm）；選項：光纖耦合FC/PC、FC/APC、SMA |
|
最大輸入功率 |
0.5 W（例如頻率約為 70 MHz 的振蕩器）或 5μJ（例如頻率范圍為 kHz 的放大系統），以較低的值為準 |
0.5 W（例如頻率約為 70 MHz 的振蕩器）或 5μJ（例如頻率范圍為 kHz 的放大系統），以較低的值為準 |
0.5 W（例如頻率約為 70 MHz 的振蕩器）或 5μJ（例如頻率范圍為 kHz 的放大系統），以較低的值為準 |
|
連接方式 |
USB，以太網 |
USB，以太網 |
USB，以太網 |
|
遠程控制 |
可能通過 TCP/IP（SCPI 命令集） |
可能通過 TCP/IP（SCPI 命令集） |
可能通過 TCP/IP（SCPI 命令集） |
|
校準 |
包括 NIST 可追溯校準證書 |
包括 NIST 可追溯校準證書 |
包括 NIST 可追溯校準證書 |
|
軟件 |
NX軟件 |
NX軟件 |
V 2019 Software |
|
尺寸 |
244 x 201 x 309 mm |
244 x 201 x 395 mm |
253 x 190 x 572 mm |
|
電源 |
95 ... 240 V, 50 ... 60 Hz, 60 W |
95 ... 240 V, 50 ... 60 Hz, 60 W |
95 ... 240 V, 50 ... 60 Hz, 60 W |
*測量的靈敏度包括光學組，定義為入射脈沖的平均功率乘以峰值功率 PAV * Ppeak
選項：
各種光學組件
光纖耦合
偏振旋轉器
FROG（pulseCheck SM 除外）
pulseCheck主要特點：
共線和非共線測量
自動相位匹配
采集軟件與TCP/IP標準軟件接口
應用：
飛秒脈寬測量
位相測量
關于德國APE公司：
德國APE公司成立于1992年，位于柏林，是世界上最大的飛秒測量診斷儀器和超快光參量振蕩器的制造商。APE公司的自相關儀已經形成行業的標準，是最普及的飛秒脈寬測量儀器。APE是世界上最大的皮秒和飛秒光參量振蕩器（OPO）制造商！當今市場上很多著名的飛秒光參量振蕩器和皮光參量振蕩器其實是APE公司原產的。其中APE公司的皮秒OPO排他性的在非斯塔克斯拉曼光譜（CARS）領域取得成功！全世界有超過50個研究組在由APE公司的皮秒OPO做CARS和CRS（相干拉曼光譜）方面的研究。
