頻率分辨光學開關（FROG）

      在超快激光器的實際研究和生產單中，通常除了脈寬參數，客戶還想得到激光更多的光譜強度和時域信息，目前市面上獨立的FROG測量儀器，存在成本高昂，使用不便等問題，APE的pulseCheck自相關儀可選配FROG功能，完美的解決激光脈寬和相位測量的問題。（pulseCheck SM 2000除外）

頻率分光學開關（FROG）介紹

      SHG-FROG是最常用的無光譜儀頻率分辨光門方法。大多數APE的pulseCheck自相關器可選地集成了FROG并實現完整的脈沖表征。另外，一個專用的非線性晶體模塊和特殊的軟件打開了完成光譜和時間脈沖表征的大門。FROG選項允許pulseCheck測量光譜和時間帶寬和相位，只需要對自相關器進行一些調整。

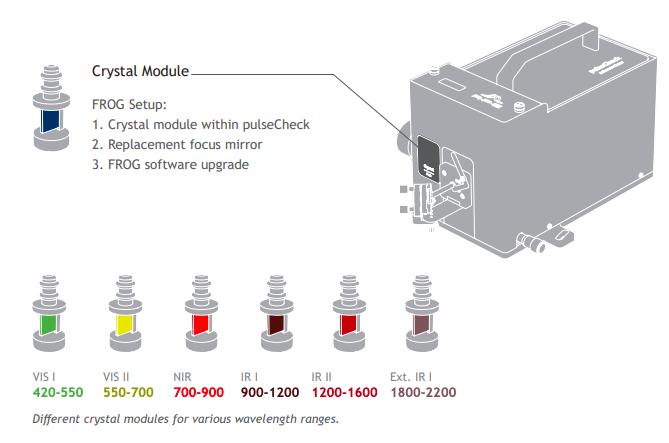

FROG選項包括：

·FROG晶體

·FROG反射鏡。

·FROG測量與檢索軟件

波長和脈沖持續時間覆蓋

      各種可互換晶體保證覆蓋波長在420 nm到2200 nm之間。脈沖寬度從20 fs到6ps，光譜分辨率可達0.1nm。對于每個晶體，軟件包括校準數據，允許晶體調諧到特定波長的相位匹配。頻率分辨光學門控選項是為激光重復率高于10 kHz設計的，可用于pulseCheck自相關器系列。

FROG脈沖表征軟件

      采集和檢索軟件提供激光脈沖強度作為時間和頻率(波長)的函數。這是以常見的FROG跟蹤圖的形式可視化的。隨著pulseCheck的相位匹配調優程序的實現，自動找到所需的FROG晶體相位匹配角度只需要幾秒鐘的時間。

德國APE公司

      是超快激光非線性技術的領導者，產品有鈦寶石泵浦飛秒OPO- OPO-X，Yb+飛秒激光泵浦飛秒OPO- Levante IR OPO，皮秒OPO-picoEmerald S，飛秒光參量放大器 OPA -AVUS,飛秒倍頻模塊-HarmoniXXX. 德國APE公司還多年給Coherent公司貼牌飛秒OPO。德國APE公司在飛秒非線性系統領域有很高的市場占有率！APE公司還以業內標桿性的飛秒脈沖測量儀器-自相關儀PulseCheck聞名于超快激光界！
